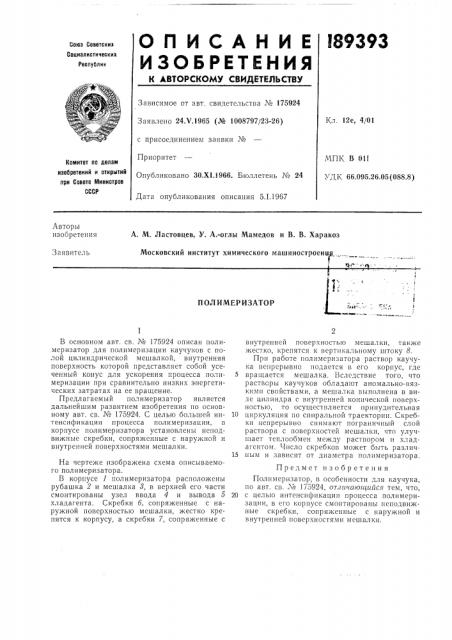

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 175924

Заявлено 24.V,1965 (№ 1008797/23-26) с присоединением заявки №

Приоритет

Опубликовано 30.Х1.1966. Бюллетень № 24

Кл. 12е, 4/01

МПК В 01f

УДК 66.095.26.05(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 5.1.1967

Авторы изобретения

А. М. Ластовцев, У, А.-оглы Мамедов и В. В. Харакоз

Московский институт химического машиностроенир, Ч лЗаявитель

1

ПОЛ ИМЕР ИЗАТОР

В основном авт. св. № 175924 описан полимсризатор для полимеризации каучуков с полой цилиндрической мешалкой, внутренняя поверхность которой представляет собой усеченный конус для ускорения процесса полимеризации при сравнительно низких энергетических затратах на ее вращение.

Предлагаемый полимеризатор является дальнейшим развитием изобретения по основному авт, св. № 175924. С целью большей интенсификации процесса полимеризации, в корпусе полимеризатора установлены неподвижные скребки, сопряженные с наружной и внутренней поверхностями мешалки.

На чертеже изображена схема описываемого полимеризатора.

В корпусе 1 полимеризатора расположены рубашка 2 и мешалка 8, в верхней его части смонтированы узел ввода 4 и вывода 5 хладагента. Скребки б, сопряженные с наружной поверхностью мешалки, жестко крепятся к корпусу, а скребки 7, сопряженные с внутренней поверхностью мешалки, также жестко, крепятся к вертикальному штоку 8.

При работе полимеризатора раствор каучука непрерывно подается в его корпус, где вращается мешалка. Вследствие того, что растворы каучуков обладают аномально-вязкими свойствами, а мешалка выполнена в виде цилиндра с внутренней конической поверхностью, то осуществляется принудительная

10 циркуляция по спиральной траектории. Скребки непрерывно снимают пограничный слой раствора с поверхностей мешалки, что улучшает теплообмен между раствором и хладагентом. Число скребков может быть разлнч15 ным и зависит от диаметра полимеризатора.

Предмет изобретения

Полимеризатор, в особенности для каучука, по авт. св. ¹ 175924, от,тнчa оu1uucz тем, что, 20 с целью интенсификации процесса полимеризации, в его корпусе смонтированы неподвижные скребки, сопряженные с наружной и внутренней поверхностями мешалки.

189393

Составитель И. Мардухаев

Корректоры: T. Н. Костикова и Е. Ф. Полионова

Техред Л. Бриккер

Редактор Л. А. Ильина

Типография, пр. Сапунова, 2

Заказ 4141/7 Тираж 1000 Формат бум. 60;к901/8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
