Патент ссср 189404
Иллюстрации
Реферат

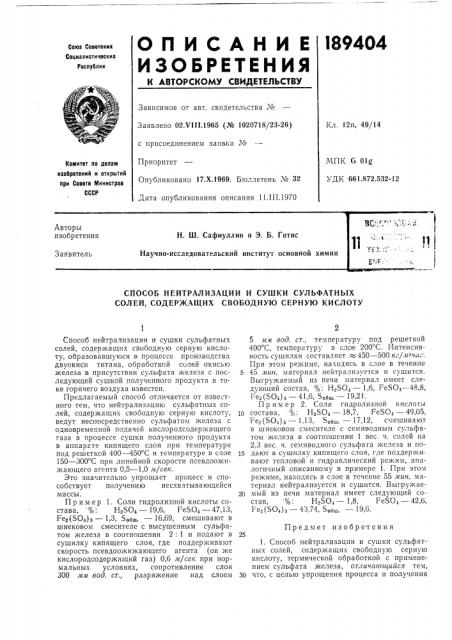

I89404
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.VI I I.1965 (№ 1020718/23-26) Кл. 12п, 49/14 с присоединением заявки №
МПК С 01д
УДК 661.872.532-12
Приоритет
Опубликовано 17.Х.1969. Бюллетень № 32
Дата опубликования описания 11.III.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
СПОСОБ НЕЙТРАЛИЗАЦИИ И СУШКИ СУЛЬФАТНЪ|Х
СОЛЕЙ, СОДЕРЖАЩИХ СВОБОДНУЮ СЕРНУЮ КИСЛОТУ
Способ нейтрализации и сушки сульфатных солей, содержащих свободную серную кислоту, образовавшуюся в процессе производства двуокиси титана, обработкой солей окись1о железа в присутствии сульфата железа с последующей сушкой полученного продукта в токе горячего воздуха известен.
Предлагаемый способ отличается от известного тем, что нейтрализацию сульфатных солей, содержащих свободную серную кислоту, ведут неспосредственно сульфатом железа с одновременной подачей кислородсодер>кащего газа в процессе сушки полученного продукта в аппарате кипящего слоя при температуре под решеткой 400 — 450 С и температуре в слое
150 — 300 С при линейной скорости псевдоожижающего агента 0,5 — 1,0 м/сек.
Это значительно упрощает процесс и способствует получению несхватывающейся массы.
Пример 1. Соли гидролизной кислоты состава, %: Нз504 — 19,6, FeSO4 — 47,13, Fee(SO4)p — 1,3, Spam. — 16,69, смешивают в шнековом смесителе с высушенным сульфатом железа в соотношении 2: 1 и подают в сушилку кипящего слоя, где поддерживают скорость псевдоожижающего агента (он же кислородсодержащий газ) 0,6 м/сек при нормальных условиях, сопротивление слоя
300 мм вод. ст., разря>кение над слоем
5 мм вод. ст., температуру под решеткой
400 С, температуру в слое 200 С. Интенсивность сушилки составляет =450 — 500 ке/мз«ас.
При этом режиме, находясь в слое в течение
5 45 мин, материал нейтрализуется и сушится.
Выгружаемый из печи материал имеет следующий состав, !р. Нз804 — 1,6, Ре504 — 48,8, 1=e (SO4), — 41,6, Spg . — 19,21.
Пример 2. Соли гидролизной кисло гы
10 состава,,p. НзSO4 — 18,7, FeSO4 — 49,05, Fe-. (50,) p — 1,13,,с,„. — 17,12, смешивают в шнековом смесителе с семиводным сульфатом железа в соотношении 1 вес. ч. солей на
2,3 вес. ч. семиводного сульфата железа и по15 дают в сушилку кипящего слоя, где поддерживают тепловой и гидравлический режим, аналогичный описанному в примере 1. При этом режиме, находясь в слое в течение 55 мин, материал нейтрализуется и сушится. Выгружае20 мый из печи материал имеет следующий состав, %: H SO, — 1,8, FeSO4 — 42,6, Ре (SO4) з — 43,74, $0с„. — 19,6.
Предмет изобретения
1. Способ нейтрализации и сушки сульфатных солей, содержащих свободную серную кислоту, термической обработкой с применением сульфата железа, от,ги«агошийся тем, ЗО что, с целью упрощения процесса и получения
18Я404
Составитель Т. Докшина
Техред Л, В. Куклина
Корректор Г. С. Мухина
Редактор Л. А. Ильина
Заказ 473(5 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 несхватывающейся массы, нейтрализацию свободной кислоты ведут при одновременной подаче кислородсодержащего газа.
2. Способ по п. 1, отличающийся тем, что, с целью интенсификации процесса, нейтрализацию и сушку ведут одновременно в аппарате кипящего слоя при температуре под решеткой
400 — 450 С и температуре в слое 150 — 300 С при линейной скорости псевдоожижающего
s агента 0,5 — 1,0 м/сек.
