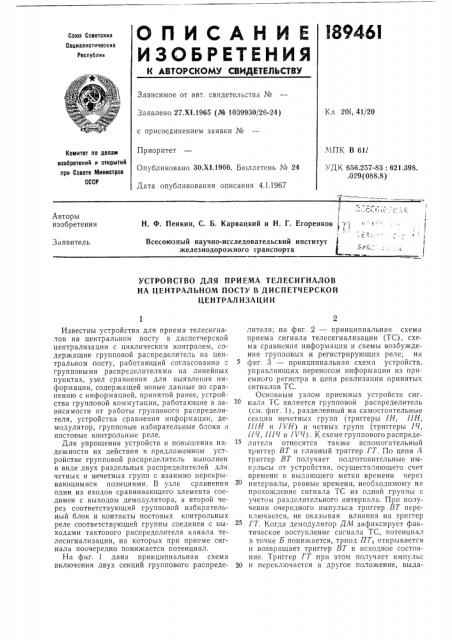

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республин

Зависимое от авт. свидетельства №

Кл. 201, 41/20

Заявлено 27.Х!.1965 (№ 1039930/26-24) с присоединением заявки ¹

Приоритет

Опубликовано ЗО.XI.1966. Бюллетень № 24

Дата опубликования описания 4.1.1967

МПК В 611

УДК 656.257-83: 621.398. .029 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР !

Н. Ф. Пенкин, С. Б. Карвацкий и Н. Г. Егоренков (1, t(,, Всесоюзный научно-исследовательский институт железнодорожного транспорта

Авторы изобретения!

1 ! ! 3 У

1 (I

Заявитель

УСТРОЙСТВО ДЛЯ ПРИЕМА ТЕЛЕСИГНАЛОВ

НА ЦЕНТРАЛЬНОМ ПОСТУ В ДИСПЕТЧЕРСКОЙ

ЦЕНТРАЛ ИЗАЦИ И

Известны устройства для приема телесигналов на центральном посту в диспетчерской централизации с циклическим контролем, содержащие групповой распределитель на центральном посту, работающий согласованно с групповыми распределителями на линейных пунктах, узел сравнения для выявления информации, содержащей новые данные по сравнению с информацией, принятой ранее, устройства групповой коммутации, работающие в зависимости от работы группового распределителя, устройства сравнения информации, демодулятор, групповые избирательные блоки и постовые контрольные реле.

Для упрощения устройств и повышения надежности их действия в предложенном устройстве групповой распределитель выполнен в виде двух раздельных распределителей для четных и нечетных групп с взаимно перекрывающимися позициями. В узле сравнения один из входов сравнивающего элемента соединен с выходом демодулятора, а второй через соответствующий групповой избирательный блок и контакты постовых контрольных реле соответствующей группы соединен с выходами тактового распределителя канала телесигнализации, на которых при приеме сигнала поочередно понижается потенциал.

На фиг. 1 дана принципиальная схема включения двух секций группового распределителя; на фиг. 2 — принципиальная схема приема сигнала телесигнализации (ТС), схема сравнения информации и схемы возбуждения групповых и регистрирующих реле; на фиг. 3 — принципиальная схема устройств, управляющих переносом информации из приемного регистра в цепи реализации принятых сигналов ТС.

Основным узлом приемных устройств сигнала ТС является групповой распределитель (см. фиг. 1), разделенный на самостоятельные секции нечетных групп (триггеры IH, ПО, IIIH и 1РО) и четных групп (триггеры 1Ч, 11Ч, 111Ч и !ГЧ) . К схеме группового распределителя относятся также вспомогательный триггер ВТ и главный триггер ГТ. По цепи А триггер ВТ получает подготовительные импульсы от устройства, осуществляющего счет времени и выдающего метки времени через

2О интервалы, равные времени, необходимому на прохождение сигнала ТС из одной группы с учетом разделительного интервала. При получении очередного импульса триггер ВТ переключается, не оказывая влияния на триггер

ГТ. Когда демодулятор ДМ зафиксирует фактическое поступление сигнала ТС, потенциал в точке Б понижается, триод ПТт открывается и возвращает триггер ВТ в исходное состояние. Триггер ГТ при этом получает импульс

30 и переключается в другое положение, выда189461 вая продвигающий импульс на групповой распределитель нечетных гр пп (если триггер ГТ выходит из состояния, показанного на рисунке) или на групповой распределитель четных групп (если триггер ГТ возвращается в исходное состояние) . Таким образом, секции группового распределителя получают продвигающие импульсы в два раза реже, чем переключается триггер ГТ, и время нахождения каждой секции в рабочей позиции в два раза больше времени, отведенного для приема сигнала ТС.

Если по какой-либо причине сигнал ТС вообще не поступил, то возврат триггера ВТ происходит по цепи В, связанной с устройством счета времени, несколько ранее выдачи метки времени по цепи Л; таким образом обеспечивается правильная работа группового распределителя независимо от поступления сигналов ТС.

Длительность цикла работы группового распределителя может быть установлена в зависимости GT фактической емкости устройств Д диспетчерской централизации. Для этого диоды Д, Д, Д.- и Д, соединяют с выходами триггеров распределителя четных групп, на которых в последней рабочей позиции распределителя потенциал понижен. Тогда после прихода распределителя в это положение понизится потенциал в точке 1, и емкость С получит заряд. При последующем переключении триггера ВТ потенциал в точке Г вновь повысится, и емкость С разрядится на входы всех триггеров группового распределителя, возвращая их в исходное состояние.

Разделение группового распределителя на секции четных и нечетных групп и увеличение длительности рабочих позиций распределителя дает возможность использовать блоки групповой коммутации ГИ (см. фпг. 2) как для работы схемы сравнения, так и для возбуждения групповых электромагнитных реле.

В приеме сигнала ТС участвуют, кроме фильтра Ф и усилителя У, демодулятор ДМ, дешифратор ЦДШ, блоки ГИ (схема составлена для случая с 23-мя блоками ГИ), схема сравнения на триодах ПТ, ПТ., ПТ> и ПТ, а также регистрируюшие блоки ЦТР (схема составлена для случая с 2G-ю блоками ЦТР), в каждом из которых имеется два триггера.

Триггер первой ступени раоотает при приеме сигналов ТС, а триггер второй ступени — при реализации принятого сигнала ТС.

При приеме сигнала ТС на выходе 5 блока

ДЯ появляются тактовые импульсы, поступающие на вход блока ЦДШ и приводящие последний в действие. На выводах 2 и 4 блока ДМ понижается потенциал при поступлении активной частоты канала; на выводе 8 понижается потенциал при поступлении пассивной частоты канала; на выводе 1, связанном с цепью сброса Сбь потенциал понижается при окончании приема сигнала ТС, В процессе приема сигнала ТС потенциал на вывода; блока ЦДШ, 1, 2 ... 20 поочередно по5

33

65 нижается, На выводе а потенциал понижен прп поступлении первыхдесяти тактов сигнала ТС, на выводе б †п поступлении последних десяти тактов; на выводе в, связанном с цепью сброса Сб, потенциал кратковременно понижается за несколько тактов до окончания сигнала ТС; на выводе г, связанном с цепью

О, потенциал понижается, когда распределитель в блоке ЦДШ доходит до крайнего положения, чем фиксируется прием блоком

ЦДШ полного числа тактов сигнала ТС.

Такты сигнала ТС, в которых поступают активные частоты, фиксируются переключением триггеров 1 ступени блоков ЦТР; переключение происходит, когда одновременно понижается потенциал на выводе аь связанном с соответствующим выводом блока ЦДШ, и на выводе а> блока ЦТР, связанном проводом Л с выводом 4 блока ДМ. Понижение потенциала на выводах блока ЦДШ 1, 2.... 20 используется для работы схемы сравнения. Эти выходы получают соединение с цепью базы триода ПТ, через открытый блок ГИ, который открывается при понижении потенциала одновременно на всех входах блока ГИ, связанных с групповым распределителем (эти выводы показаны на рисунке внизу блоков ГИ).

При этом в блоке ГИ устанавливается соединение между точками 1 и 2 и понижается потенциал в точке 4. Поскольку позиции групповых распределителей четных и нечетных групп взаимно перекрываются, одновременно открыты два блока 1И, с четным и нечетным соседними номерами. Чтобы устранить неопределенность в работе схемы сравнения триод

ПТ, имеет два входа, поставленные в зависимость также от положения триггера ГТ в схеме группового распределителя по проводам Н и Ч (см. также фиг. 1). Поэтому фактически работает лишь один вход схемы сравнения. Схема построена так, что триод ПТ, в ней открывается, а триод ПТ, закрывается в двух случаях: если контакт соответствующего реле КР замкнут (триод ПТ, открыт, а триод

ПТ закрыт) и поступает пассивная частота или, если контакт реле КР разомкнут (триод

ПТ, закрыт, а триод ПТ.. открыт) и поступает активная частота.

В обоих случаях фиксируется несоответствие полученной и ранее зафиксированной информации, т. е. определяется новизна информации; в результате понижается потенциал на проводе сравнения СРь Открытый блок ГИ подготавливает возбуждение групповых реле

1В и 1Во, 2В, и 2В>,... 28В, и 23В>, Имеется в виду, что каждую группу обслуживают два групповых реле, т. е. группа делится на две подгруппы. Фактически групповые реле возбуждаются, если будет понижен потенциал также на проводах 1ПГН или 2ПГН для нечетных групп, на проводах 1ПГЧ или

2ПГЧ для четных групп.

Цепями реализации принятых сигналов ТС управляют блоки 1НТР и 2НТР для нечетных групп, блока 1ЧТР и 2ЧТР для четных групп, 5 а также триоды П1 „ПТ;„ПТ,, и ПТ, (фиг. 3). Каждый блок НТР и ЧТР имеет два триггера (первой и второй ступени) и по своему устройству аналогичен блокам ЦТР (см. фиг. 2).

Триггеры первой ступени переключаются при пони>кении потенциала на выходе схемы сравнения СР и на проводах 1ПГ или 2ПГ в зависимости от того, в какой подгруппе поступила новая информация. Если новая информация поступила в первой подгруппе (переключился триггер 1НТР, или 1ЧТР,), то закроется триод ПТ„ подготавливая открытие триода ПТ,; если новая информация появится во второй подгруппе (переключился триггер 2НТР, или 2ЧТР ), то закроется триод

17Т, подготавливая возбуждение триода

ПТ,. Если сигнал ТС принят полностью, то понизится потенциал на проводе О и откроется триод ПТ, или ПТ„или ооа триода одновременно, если новая информация поступила в обеих подгруппах и закрылись триоды ПТ, и ПТ,. При открытии триода ПТ, повышается потенциал на проводе 31ПГ, при открытии триода ПТ, — на проводе 32ПГ. В первом случае заряжаются емкости С в блоках ЦТР первой подгруппы и в блоках 1НТР и 1ЧТР, а во втором случае — емкости С в блоках ЦТР второй подгруппы и в блоках

2НТР и 2ЧТР. Таким образом заряд емкостей С возможен при условии поступления в соответствующей подгруппе новой информации и завершения приема сигнала ТС.

При эгих условиях в результате понижения потенциала на проводе Сб в конце приема сигнала ТС все триггеры первой ступени в блоках ЦТР, НТР и ЧТР возвращаются в исходное состояние, передавая информацию в триггеры второй ступени. B результате в блоках ЦТР возбудятся регистрирующие реле 1И, 2И ... 20И, связанные с теми блоками ЦТР, в которых триггеры первой ступени переключались и вновь возвращались в исходное со189461

6 стояние, а переключившиеся триггеры второй ступени в блоках НТР и ЧТР понизят потенциал на каких-либо из проводов 1ПГН, 2ПГН, !

ПГЧ и 2ПГЧ, что приводит к возбуждению реле B через усилители ПТ" .... ПТ, ПТ""

ПТ4 " (см. фиг. 2). Принятый сигнал ТС ре алцзуется через цепи (на чертеже не показаны). Реализация заканчивается при понижении потенциала на проводе Сб. (выход в блоке ЦДШ), что приводит к возврату в исходное состояние всех триггеров второй ступени в блоках ЦТР, НТР и ЧТР; возбужденные pe Ie H H B отпускают якоря.

15 Предмет изобретения

Устройство для приема телесигналов на центральном посту в диспетчерской централизации с циклическим контролем, содержащее групповой распределитель на центральном посту, работающий согласованно с групповыми распределителями на линейных пунктах, узел сравнения для выявления информации, содержащей новые данные по сравнению с информацией, принятой ранее, устройства групповой коммутации, работающие в зависимости от работы группового распределителя, устройстга сравнения информации, демодулятор, групповые избирательные блоки и постовые контрольные реле, отличающееся, тем, что, целью упрощения устройств и повышения наде>кности их действия, в нем групповой рас. пределитель выполнен в виде двух раздельных распределителей для четных и нечетных групп с взаимно перекрывающимися позициями, в узле сравнения один из входов сравнивающего элемента соединен с выходом демодулятора, а второй через соответствующий групповой изоирательный блок и контакты постовых контрольных реле соответствующей группы сое4О динен с выходами тактового распределителя канала телесигнализации, на которых при приеме сигнала поочередно понижается потенциал.

189461

Фиг 3
