Реферат

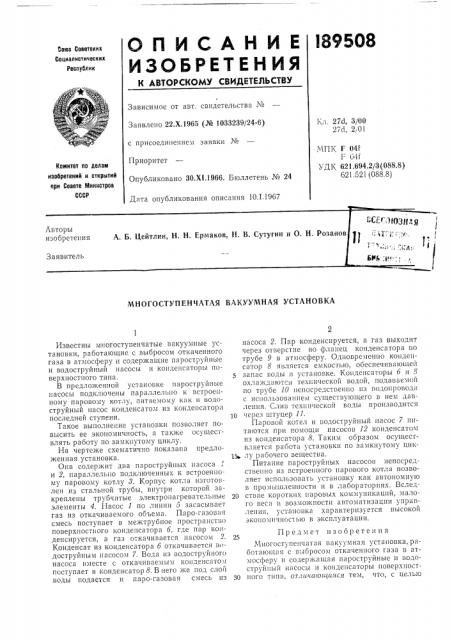

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Х.1965 (№ 1033239/24-6) Кл. 27d, 3/00

27cl, 2, 01 с присоединением заявки №

МПК F 04f

Г 04f

УДК 621,694.2/3 (088.8) 621.521 (088.8) Приоритет

Опубликовано ЗО.Х!.1966. Бюллетень № 24

Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

Дата опубликования описания 10.1.1967

МНОГОСТУПЕНЧАТАЯ ВАКУУМНАЯ УСТАНОВКА

Известны многоступенчатые вакуумные установки, работающие с выбросом откаченного газа в атмосферу и содержащие пароструйные и водоструйный насосы и конденсаторы поверхностного типа.

В предложенной установке пароструйные насосы подключены параллельно к встроенному паровому котлу, питаемому как н водоструйный насос конденсатом из конденсатора последней ступени.

Такое выполнение установки позволяет повысить ее экономичность, а также осуществлять работу по замкнутому циклу.

На чертеже схематично показана предложенная установка.

Она содержит два пароструйных насоса и 2, параллельно подключенных к встроенному паровому котлу 8. Корпус котла изготоьлен из стальной трубы, внутри которой закреплены трубчатые электронагревательные элементы 4. Насос 1 по линии 5 засасывает газ из откачиваемого объема. Пара-газовая смесь поступает в межтрубное пространство поверхностного конденсатора б, где пар конденсируется, а газ откачивается насосом 2.

Конденсат из конденсатора б откачивается вдоструйным насосом 7. Вода из водоструйного насоса вместе с откачиваемым конденсатом поступает в конденсатор 8. В него же под слой воды подается и паро-газовая смесь из насоса 2. Пар конденсируется, а газ выходит через отверстие во фланец конденсатора по трубе 9 в атмосферу. Одновременно конденсатор 8 яьляется емкостью, обеспечивающей запас воды в установке. Конденсаторы б и 8 охлаждаются тея ической водой, подаваемой по трубе 10 непосредственно нз водопровода с использованием существующего в нем давления. Слив технической воды производится

10 через штуцер 11.

Паровой котел и водоструйный насос 7 питаются при помощи насосов 12 конденсатом из конденсатора 8. Таким образом осуществляется работа установки по замкнутому цика» лу рабочего вещества.

Питание пароструйных насосов непосредственно из встроенного парового котла позволяет использовать установку как автономную в промышленности и в лабораториях. Вслед20 ствне коротких паровых коммуникаций, малого веса и возможности автоматизации управления, установка характеризуется высокой экономичностью в эксплуатации.

Предмет изобретения

Многост> пенчатая вакуумная установка, работающая с выбросом откаченпого газа в атмосферу и содержащая пароструйные и водоструйный насосы и конденсаторы поверхностЗО ного типа, orличаюи аяся тем, что, с целью

189508

Составитель f. Рабчук

Редактор П. А. Вербова Техред А. А. Камышникова Корректоры: С. Н. Соколова и Е. Ф. Полионова

Заказ 4145/17 Тираж 1225 Формат бум. 60X90 /з Объем 0,16 изд. л. Подписное

ЦНИИПР1 Комитета по делам изобретений и открытии при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

1 ипогргфии, пр. Сапунова, 2 повышения экономичности и осуществления работы по замкнутому циклу, пароструйные насосы подключены параллельно к встроенному паровому котлу, питаемому как и водоструйпый насос конденсатом из конденсатора последней ступени.
