Реферат

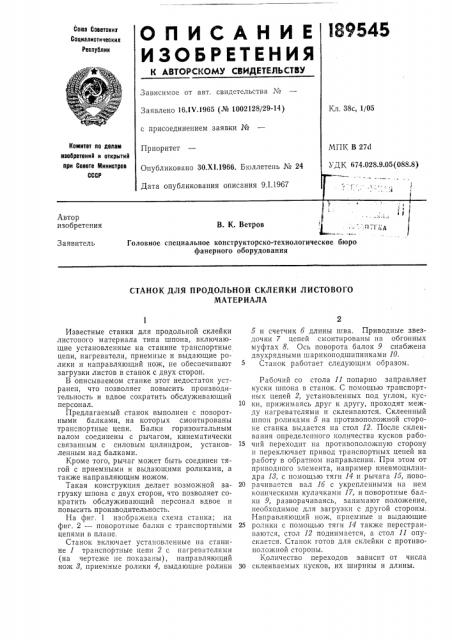

Сама Советских

Социалистических

Республик

ИСАН И Е

Зависимое от авт, свидетельства М

Заявлено 16ЛЧ.1965 (№ 1002128/29-14) с присоединением заявки №

Приоритет

Опубликовано ЗО.Х1,1966. Бюллетень № 24

Дата опубликования описания 9.1.1967

Кл. 38с, 1/05

Комитет по делам иаобретеииЯ и открытиЯ при Совете Мииистров

СССР

МПК В 27d

3 ДК 674.028.9.05(088.8) Автор изобретения

В. К. Ветров

Заявитель

Головное специальное конструкторско-технологическое бюро фанерного оборудования

СТАНОК ДЛЯ ПРОДОЛЬНОЙ СКЛЕЙКИ ЛИСТОВОГО

МАТЕРИАЛА

Известные станки для продольной склейки листового материала типа шпона, включающие установленные на станине транспортные цепи, нагреватели, приемные и выдающие ролики и направляющий нож, не обеспечивают загрузки листов в станок с двух сторон.

В описываемом станке этот недостаток устранен, что позволяет повысить производительность и вдвое сократить обслуживающий персонал.

Предлагаемый станок выполнен с поворотными балками, на которых смонтированы транспортные цепи. Балки горизонтальным валом соединены с рычагом, кинематически связанным с силовым цилиндром, установленным над балками.

Кроме того, рычаг может быть соединен тягой с приемными и выдающими роликами, а также направляющим ножом.

Такая конструкция делает возможной загрузку шпона с двух сторон, что позволяет сократить обслуживающий персонал вдвое и повысить производительность.

На фиг, 1 изображена схема станка; на фиг. 2 — поворотные балки с транспортными цепями в плане.

Станок включает установленные на станине 1 транспортные цепи 2 с нагревателями (на чертеже не показаны), направляющий нож 8, приемные ролики 4, выдающие ролики

5 и счетчик б длины шва. Приводные звездочки 7 цепей смонтированы на обгонных муфтах 8. Ось поворота балок 9 снабжена двухрядными шарикоподшипниками 10.

Станок работает следующим образом.

Рабочий со стола 11 попарно заправляет куски шпона в станок. С помощью транспортных цепей 2, установленных под углом, куски, прижимаясь друг к другу, проходят между нагревателями и склеиваются. Склеенный шпон роликами 5 на противоположной стороне станка выдается на стол 12. После склеивания определенного количества кусков рабо15 чий переходит па противоположную сторону и переключает привод транспортных цепей на работу в обратном направлении. При этом от приводного элемента, например пневмоцилиндра 18, с помощью тяги 14 и рычага 15, пово20 рачивается вал 16 с укрепленными на нем коническими кулачками 17, и поворотные балки 9, разворачиваясь, занимают положение, необходимое для загрузки с другой стороны.

Направляющий нож, приемные и выдающие

25 ролики с помощью тяги 14 также перестраиваются, стол 12 поднимается, а стол 11 опускается. Станок готов для склейки с противоположной стороны.

Количество переходов зависит от числа

30 склеиваемых кусков, их ширины и длины.!

8954о

Предмет изобретения юг!!

Фиг Z

Составитель Л. Романова

Редактор Н. О. Громов Техред Т. П. Курилко Корректоры: T Н. Костикова и О. Б. Тюрина

Заказ 4150/5 Тираж 950 Формат бум. 60X90з>

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

1. Станок для продольной склейки листового материала типа шпона, включающий установленные на станине транспортные цепи, нагреватели, приемные и выдающие ролики и направляющий нож, отличающийся тем, что, с целью загрузки в станок листов с двух сторон, он выполнен с поворотными балками, на которых смонтированы транспортные цепи, соединенными горизонтальным валом с рычагом, кинематически связанным с установленным над балками силовым цилиндром.

2. Станок по и. 1, отличающийся тем, что рычаг соединен тягой с приемными и выдающими роликами и направляющим ножом.
