Способ получения композиций на основе фторопласта-40
Патент 189571
Авторы
Классы МПК
Способ получения композиций на основе фторопласта-40
Иллюстрации
Реферат

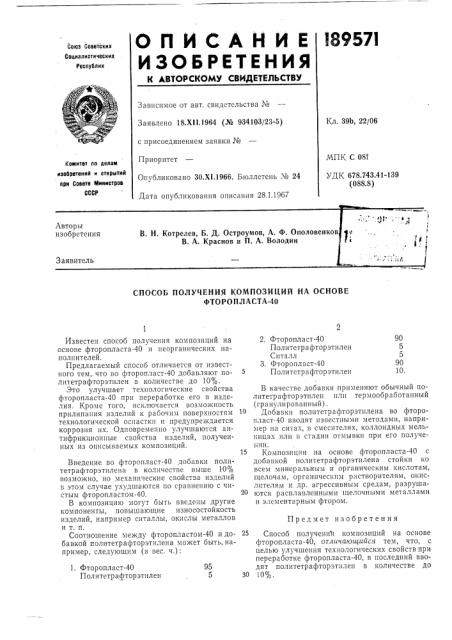

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Gaea Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 18.XII.1964 (№ 934103/23-5) с присоединением заявки №
Приоритет
Опубликовано ЗО.XI.1966. Бюллетень ¹ 24
Дата опубликования описания 28.1.1967
Кл. 39b, 22/06
МПК С 08
УДК 678.743.41-139 (088.8) i омитет по делам иэобретений и открытий при Совете Мииистров
СССР
СПОСОБ ПОЛУЧЕНИЯ КОМПОЗИЦИЙ HA ОСНОВЕ
ФТОРОПЛАСТА-40
2. Фторопласт-40
Политетрафторэтилен
Ситалл
3. Фторопласт-40
Политетрафторэтилен
5
10.
В качестве добавки применяют обычный почитетрафторэтилен илн термообраоотанный (гранулированный) .
Добавки политетрафторэтилена во фторопласт-40 вводят известными методами, например на ситах, в смесителях, коллоидных мельницах или в стадии отмывки при его получении.
Композиции на основе фторопласта-40 с добавкой политетрафторэтилена стойки ко всем минеральным и органическим кислотам, щелочам, органическим растворителям, окислителям и др. агрессивным средам, разрушаются расплавленными щелочными металлами и элементарным фтором.
Способ получения композиций на основе фторопласта-40, отличающийся тем, что, с целью улучшения технологических свойств при переработке фторопласта-40, в последний вводят политетрафторэтнлен в количестве до
30 10%.
1. Фторопласт-40
Политетрафторэтнлен
Известен способ получения композиций на основе фторопласта-40 и неорганических наполнителей.
Предлагаемый способ отличается от известного тем,. что во фторопласт-40 добавляют политетрафторэтилен в количестве до 10%.
Это улучшает технологические свойства фторопласта-40 при переработке его в изделия. Кроме того, исключается возможность прилипания изделий к рабочим поверхностям технологической оснастки и предупреждается коррозия их. Одновременно улучшаются антифрикционные свойства изделий, полученных из описываемых композиций.
Введение во фторонласт-40 добавки политетрафторэтилена в количестве выше 10% возможно, но механические свойства изделий ь этом случае ухудшаются по сравнению с чисты м ф тор опл а ст ом -40.
В композицию могут быть введены другие компоненты, повышающие износостойкость изделий, например ситаллы, окислы металлов и т. п.
Соотношение между фторопластом-40 идобавкой политетрафторэтилена может быть, например, следующим (в вес. ч.):
Предмет изобретения
189571
Физико-механические свойства композиций на основе фторопласта-40 с добавкой политетрафторзтилена.
Фторопласт-40+ аВВ по литетр афторэтилена
Ситалл — звв
Фторопласт-4 0+
+10. в политетрафторэтилена
Фтор опл аст-40+ ВЯ политетрафторэтилена
Политетрафторзтилен чистый
Фторопласт-40 чистый
Название показателей
345 †3
188 †2
32 —.39
304 †3
300 †4
350 †4
350 †4
45 — 56
330 †3
140 — 250
250 †5
350 †3
200 †2
42 — 48
310 †3
330 — 240
5,8 — 6,3
110 †1
3 — 4
5,2 — 5,8
0,058 вЂ,080
0,054 вЂ,080
0,064 — 0,080
0,052 вЂ,086
0,054 вЂ,087
П р и м е ч а н и е. Испытания проводились согласно методике ГОСТа 270 — 53.
Редактор М. )Киляева
Заказ 1024/4 Тираж 975 Формат бум. 60X90 /â Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2.Предел прочности при растяжении, кг/слР
Разрывное удлинение, к г/сл в
Остаточное удлинение, лтм
Предел прочности при статическом изгибе, кг/см
Твердость по Бринелаю, кг/мм
Козффициент трения по сФали 1Х18Н9Т по фторопласту 1ч 4
Составитель А . Кулакова
Техред Т. П, Курилко Корректор Т..В. Муллина
