Патент ссср 189583
Иллюстрации
Реферат

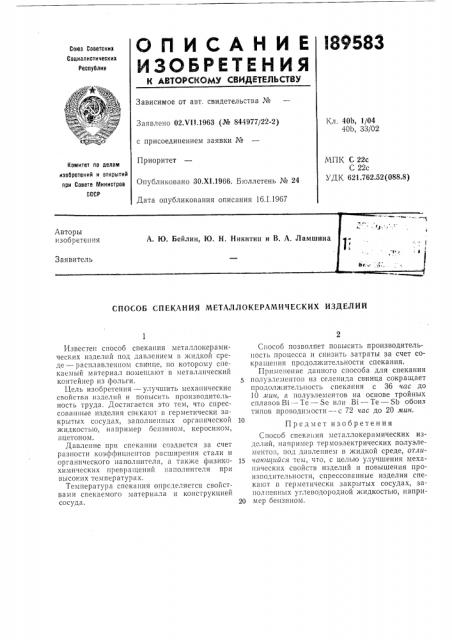

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт свидетельства №
Кл. 40b, 1/04
40b, 33/02
Заявлено 02.V11.1963 (№ 844977/22-2) с присоединением заявки №
Приоритет
МПК С 22с
С 22с
УДК 621.762.52(088.8) Комитет по делам изооретений и открытий при Совете Министров
СССР
Опубликовано ЗО.Х1.1966. Бюллетень № 24
Дата опубликования описания 16.1.1967
СПОСОБ СПЕКАНИЯ МЕТАЛЛОКЕРАМИЧЕСКИХ ИЗДЕЛИЙ
Известен способ спекания металлокерамических изделий под давлением в жидкой среде — расплавленном свинце, по которому спекаемый материал помещают в металлический контейнер из фольги.
Цель изобретения — улучшить механические свойства изделий и повысить производительность труда. Достигается это тем, что спрессован«ые изделия спекают в герметически закрытых сосудах, заполненных органической жидкостью, например бензином, керосином, ацетоном.
Давление при спеканни создается за счет разности коэффициентов расширения стали и органического наполпителя, а также физикохимических превращений паполнителя при высоких температурах.
Температура спекания определяется свойствами спекаемого материала и конструкцией сосуда.
С«осоо позволяет повысить производительность процесса и снизить затраты за счет сокраще«ия продолжительности спекания.
Применение данного способа для спекания полуэлеме«тов из селенида свинца сокращает продолжительность спекания с 36 час до
10 лтин, а полуэлементов на основе тройных сплавов Bi — Te — $е или Bi — Те — Sb обоих типов проводимости — с 72 час до 20 мин.
Предмет изобретения
Способ спекания металлокерамических изделий, например термоэлектрических полуэлементов, под давлением в жидкой среде, отли1 чаюитийся тем, что, с целью улучшения механических свойств изделий и повышения производительности, спрессованные изделия спекают в герметически закрытых сосудах, заполненных углеводородной жидкостью, напри20 мер бенз«ном.
