„¹ 18959

Класс 42f, 5©

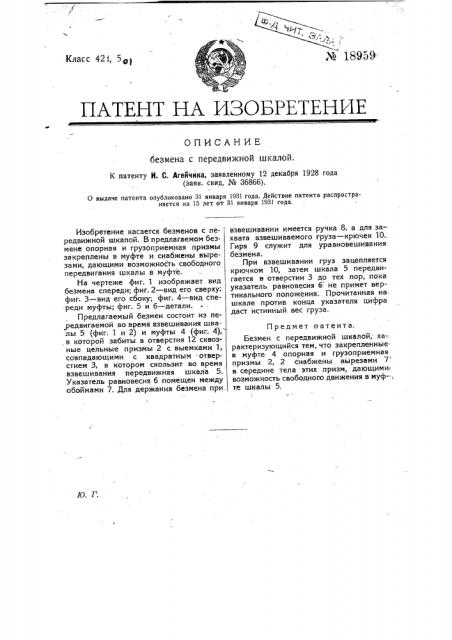

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ безмена с передвижной шкалой.

К патенту И. С. Агейчйка, заявленному 12 декабря 1928 года (заяв. свид. № 36866).

О выдаче патента опубликовано 31 января 1931 года. Действие патента распространяется на 15 лет от 31 января 1931 года.

Изобретение касается безменов с передвижной шкалой. В предлагаемом безмене опорная и грузоприемная призмы закреплены в муфте и снабжены вырезами, дающими возможность свободного передвигания шкалы в муфте.

На чертеже фиг. 1 изображает вид безмена спереди; фиг. 2 — вид его сверху;; фиг. 3 — вид его сбоку; фиг. 4 — вид спе-реди муфты; фиг. 5 и б — детали.

Предлагаемый безмен состоит из передвигаемой во время взвешивания шкалы 5 (фиг. 1 и 2) и муфты 4 (фиг. 4),, в которой забиты в отверстия 12 сквозные цельные призмы 2 с выемками 1, совпадающими с квадратным отверстием 3, в котором скользит во время взвешивания передвижная шкала 5.

Указатель равновесия б помещен между обоймами 7. Для держания безмена при. взвешивании имеется ручка 8, а для за-хвата взвешиваемого груза — крючек 10..

Гиря 9 служит для уравновешивания: безмена.

При взвешивании груз зацепляется крючком 10, затем шкала 5 передвигается в отверстии 3 до тех пор, пока указатель равновесия б не примет вертикального положения. Прочитанная на, шкале против конца указателя цифра дас г истинный вес груза.

Предмет патента.

Безмен с передвижной шкалой,- ха-.. рактеризующийся тем, что закрепленныев муфте 4 опорная и грузоприемная призмы 2, 2 снабжены вырезами 7 в середине тела этих призм, дающими возможность свободного движения в муф-, те шкалы 5.
