Реферат

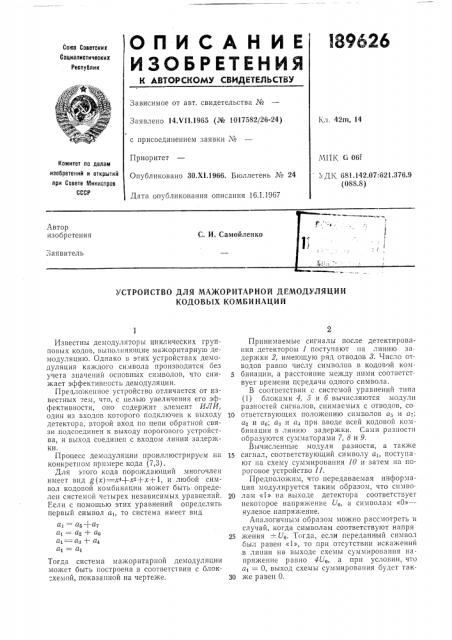

Союз Советских

Социалистических

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик

Зависимое от авт. свидетельства №

Заявлено 14. ъ 11,1965 (№ 1017582/26-24) с присоединением заявки №

Приоритет

Опубликовано 30.Х1.1966. Бюллетень ¹ 24

Ij;i, 42тп, 14

МПК 6 06f

Комитет по делам изобретений и открытий при Совете Министров

СССР 5 ДК 681.142.07;621.376.9 (O8S.8) Дата опубликования описания 1б.I.1967

УСТРОЙСТВО ДЛЯ МАЖОРИТАРНОЙ ДЕМОДУЛЯЦИИ

КОДОВЫХ КОМБИНАЦИЙ

Известны демодуляторы циклических групповых кодов, выполняющие мажоритарную демодуляцию. Однако ь этих устройствах демодуляция каждого символа производится без учета значений основных символов, что снижает эффективность демодуляции.

Пре.пложенное устройство отличается от известных тем, что, с целью увеличения его эффективности, оно содержит элемент ИЛИ, один из входов которого подключен к выходу детектора, второй вход по цепи обратной связи подсоединен к выходу порогового устройства, и выход соединен с входом линии задержки.

Процесс демодуляции проиллюстрируем на конкретном примере кода (7,3).

Для этого кода порождающий многочлен имеет вид д(х)==х4+хв+х+1, и любой символ кодовой комбинации может быть определен системой четырех независимых уравнений.

Если с помощью этих уравнений определять первый символ ат, то система имеет вид ат а5 +ат а,= а2+ ао ат — — а, + а4 а1 = а, Тогда система мажоритарной демодуляции может быть построена в соответствии с блок"хемой, показанной на чертеже.

Принимаемые сигналы после детектирования детектором 1 поступают па линию задержки 2, имеющую ряд отводов 8. Число отводов равно числу символов в кодовой ком5 бинацип, а расстояние между ними соответствует времени передачи одного символа.

В соответствии с системой уравнений типа (1) блоками 4, 5 и б вычисляются модули разностей сигналов, снимаемых с отводов, со

10 ответствующих положению символов а;, и а-,; ав и ао, а, и а, при вводе всей кодовой комбинации в линию задержки. Сами разности образуются сумматорами 7, 8 и 9.

Вычисленные модули разности, а также

15 сигнал, соответствующий символу а„поступают па схему суммирования 10 и затем па пороговое устройство 11.

Предположим, что передаваемая информация модулируется таким образом, что симво2Q лам «1» на выходе детектора соответствует некоторое напряжение Up, а символам «О»вЂ” нулевое напряжение.

Аналогичным образом можно рассмотреть и случай, когда символам соответствуют напря

25 жения 1/,. Тогда, если переданный символ был равен «1», то при отсутствии искажений в линии на выходе схемы суммирования папря>кение равно 40о, а при условии, что ат — — О, выход схемы суммирования будет такЗО же равен О.

189626

Предмет изобретения

Составитель В. A. Субботин

Редактор Л. А. Утехина Техред Т. П. Курилко Корректоры; С. М. Белугина и Г. Е. Опарина

Заказ 4148/18 Тираж 1075 Формат бум. 00;;90 /з Обьем 0,16 пзд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Учитывая это, пороговое устройство 11 можно установить таким образом, чтобы на его выходе появлялся символ «1» при условии, что напряжение на выходе схемы суммирования

U )2У„и символ «О», если U <2UO, Не рассматривая подробно вероятность неправильного решения, оценим лишь сравнительные характеристики мажоритарного декодирования и мажоритарной демодуляции.

В случае мажоритарного декодирования с использованием кода (7,3) схема коррекции позволяет исправлять все одиночные ошибки в кодовой комбинации. В случае мажоритарной демодуляции могут быть исправлены не только одиночные ошибки, но и двойные и даже тройные при условии, что суммарное искажение на неискаженных позициях не превышает порогового уровня, т. е. 2U0.

Таким образом, предлагаемый метод мажоритарной демодуляции при та1 ой же избыточности, как и в циклических кодах, и при таком же процессе модуляции и кодирования позволяет исправлять значительно ббльшие искажения, чем при посимвольном приеме и последующем декодирова нии с коррекцией ошиоок.

10 Устройство для мажоритарной демодуляции кодовых комбинаций, состоящее из детектора, линии задержки, сумматоров по модулю 2, блоков вычисления модуля, сумматора и порогового устройства, отличающееся тем, что, 15 с целью увеличения его эффективности, оно содержит элемент ИЛИ, один из входов которого подключен к выходу детектора, второй вход по цепи обратной связи подсоединен к выходу порогового устройства, а выход соеди20 нен со входом линии задержки.
