I8 9740

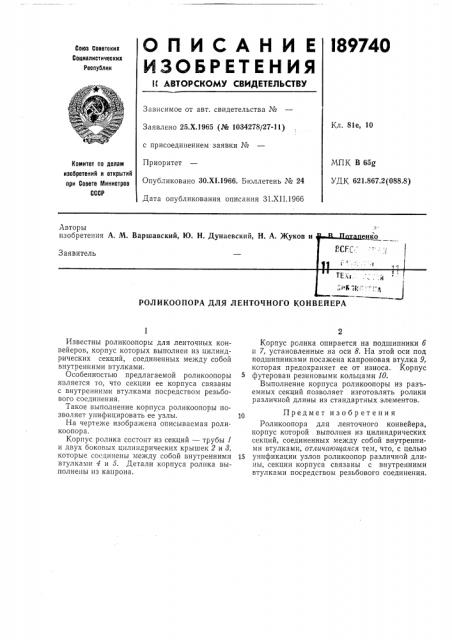

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 10

Заявлено 25.Х.1965 (№ 1034278/27-11) с присоединением заявки №

Приоритет

Опубликовано 30.XI.1966. Бюллетень № 24

Дата опубликования описания 31.XII.1966

МПК В 65g

УДК 621.867.2(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы

РОЛИКООПОРА ДЛЯ ЛЕНТОЧНОГО КОНВЕЙЕРА

Известны роликоопоры для ленточных конвейеров, корпус которых выполнен из цилиндрических секций, соединенных между собой внутренними втулками.

Особенностью предлагаемой роликоопоры является то, что секции ее корпуса связаны с внутренними втулками посредством резьбового соединения.

Такое выполнение корпуса роликоопоры позволяет унифицировать ее узлы.

На чертеже изображена описываемая роликоопора.

Корпус ролика состоит из секций — трубы I и двух боковых цилиндрических крышек 2 и 3, которые соединены между собой внутренними втулками 4 и 5. Детали корпуса ролика выполнены из капрона.

Корпус рслика опирается на подшипники б и 7, установленные на оси 8. На этой оси под подшипниками посажена капроновая втулка 9, которая предохраняет ее от износа. Корпус футерован резиновыми кольцами 10.

Выполнение корпуса роликоопоры из разьемных секций позволяет изготовлять ролики различной длины из стандартных элементов.

Предмет изобретения

Роликоопора для ленточного конвейера, корпус которой выполнен из цилиндрических секций, соединенных между собой внутренними втулками, отличающаяся тем, что, с целью

15 унификации узлов роликоопор различной длины, секции корпуса связаны с внутренними втулками посредством резьбового соединения, 189740
