Реферат



I8 9752

GoIos Советских

Социалистических

Республик

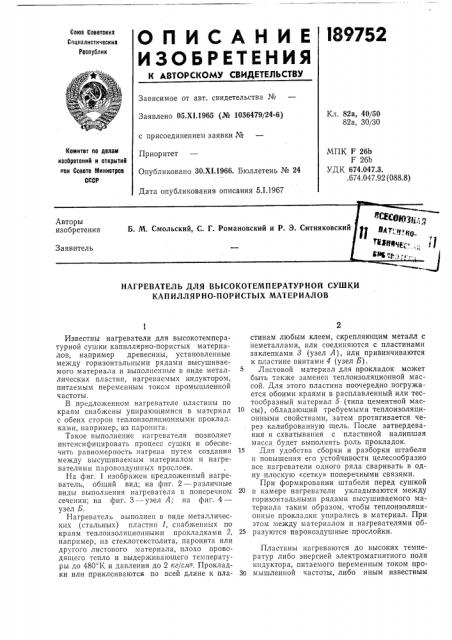

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05.Х1.1965 (¹ 1036479/24-6) с присоединением заявки №

Приоритет

Опубликовано ЗО.Х1.1966. Бюллетень № 24

Дата опубликования описания 5.1.1967

Кл. 82а, 40/50

82а, 30/30

Комитет llo делам изобретений и открытий пои Совете Министров

СССР

МПК F 26b

F 26b

УДК 674.047.3..674.047.92 (088.8) НАГРЕВАТЕЛЬ ДЛЯ ВЬ! СОКОТЕМП ЕРАТУР НОЙ СУШКИ

КАП ИЛЛЯР НО-ПОР ИСТЫХ МАТЕР ИАЛОВ

Известны нагреватели для высокотемпературной сушки капиллярно-пористых материалов, например древесины, установленные между горизонтальными рядами высушиваемого материала и выполненные в виде металлических пластин, нагреваемых индуктором, питаемым переменным током промышленной частоты, В предложенном нагревателе пластины по краям снабжены упирающимися в материал с обеих сторон теплоизоляционными прокладками, например, из пароиита.

Такое выполнение нагревателя позволяет интенсифицировать процесс сушки и обеспечить равномерность нагрева путем создания между высушиваемым материалом и нагревателями паровоздушных прослоек.

На фиг, 1 изображен предложенный нагреватель, общий вид; на фиг. 2 — различные виды выполнения нагревателя в поперечном сечении; на фиг. 3 — узел А; на фиг. 4— узел Б.

Нагреватель выполнен в виде металлических (стальных) пластин 1, снабженных по краям теплоизоляционными прокладками 2, например, из стеклотекстолита, паронита или другого листового материала, плохо проводящего тепло и выдерживающего температуры до 480 К и давления до 2 кг/см- . Прокладки или приклеиваются по всей длине к пластинам любым клеем, скрепляющим металл с неметаллами, или соединяются с пластинами заклепками 8 (узел А), или привинчиваются к пластине винтами 4 (узел Б) .

Листовой материал для прокладок может быть также заменен теплоизоляционной массой. Для этого пластина поочередно погружается обоими краями в расплавленный или тестообразный материал 5 (типа цементной масN сы), обладающий требуемыми теплоизоляционными свойствами, затем протягивается через калиброванную щель. После затвердевания и схватывания с пластиной налипшая масса будет выполнять роль прокладок.

15 Для удобства сборки и разборки штабеля и повышения его устойчивости целесообразно все нагреватели одного ряда сваривать в одну плоскую «сетку» поперечными связями.

При формировании штабеля перед сушкой

20 в камере нагреватели укладываются между горизонтальными рядами высушиваемого материала таким образом, чтобы теплоизоляциоиные прокладки упирались в материал. При этом между материалом и нагревателями об25 разуются паровоздушные прослойки.

Пластины нагреваются до высоких температур либо энергией электромагнитного поля индуктора, питаемого переменным током про30 мышленной частоты, либо иным известным

189752

Предмет изобретения

Фиг. 1

Узы 4

Узел Б

4иг 41

Сос га витель Т. Рабчук

Редактор Н. Джарагетти Техред Т. П. Курилко Корректоры: М. П. Ромашова и С. Н. Соколова

Заказ 4140/11 Тираж 975 Формат бум. 60>(90 /з Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 способом, и отдают тепло высушиваемому материалу радиацией и теплопроводностью.

Воздух в прослойках насыщается в процессе сушки влагой, которая защищает обогреваемые поверхности материала от пересушивания, подгорания и растрескивания.

Нагреватель для высокотемпературной сушки капиллярно-пористых материалов, на пример древесины, установленный.-между roризонтальными рядами высушиваемого материала и выполненный в виде металлических пластин, нагреваемых индуктором, питаемым переменным током промышленной частоты, отличающийся тем, что, с целью интенсификации процесса сушки и обеспечения равномерности нагрева путем создания между материалом и нагревателями паровоздушных прослоек, пластины по краям снабжены упираю10 щимися в материал с обеих сторон теплоизоляционными прокладками, например, из пар онита.
