Реферат



189792

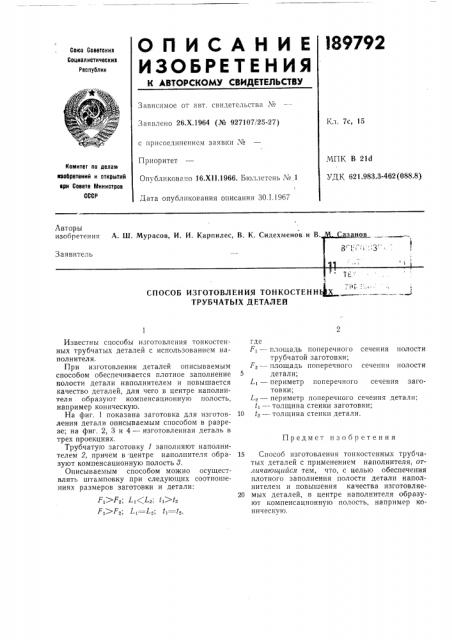

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства No

Кл. 7с, 15

Заявлено 26.Х.1964 (№ 927107/25-27) с присоединением заявки чо

Приоритет

О бликовано 16,Х11.1966. Бюллетень М 1

Комитет по делам кеобретеиий и открытий ори Совете Министров

СССР

Дата опубликования описания 30.1.1967

Авторы

ТРУБЧАТЫХ ДЕТАЛЕЙ где

F< — площадь поперечного сечения полости трубчатой заготовки;

F.- — площадь поперечного сечения полости

5 детали;

L> — периметр поперечного сечения заготовки;

L.- — периметр поперечного сечения детали;

t< — толщина стенки заготовки;

10 t — толщина стенки детали.

Предмет изo бр етен ия

15 Способ изготовления тонкостенных трубчатых деталей с применением наполнителя, отличаюи1ийся тем, что, с целью обеспечения плотного заполнения полости детали наполнителем и повышения качества изготовляе20 мых деталей, в центре наполнителя образуют компенсационную полость, например коническую.

Fg)Fgi Ly(L2, l1)fs

F1)F2., Ll- Ез; t)=4.

Известны способы изготовления тонкостенных трубчатых деталей с использованием напол интел я.

При изготовлении деталей описываемым способом обеспечивается плотное заполнение полости детали наполнителем и повышается качество деталей, для чего в центре наполнителя образуют компенсационную полость, например коническую.

На фиг. 1 показана заготовка для изготовления детали описываемым способом в разрезе; на фиг. 2, 3 и 4 — изготовленная деталь в трех проекциях.

Трубчатую заготовку 1 заполняют наполнителем 2, причем в центре наполнителя образуют компенсационную полость 3.

Описываемым способом можно осуществлять штамповку при следующих соотношениях размеров заготовки и детали:

МПК В 21d

УДК 621.983.3-462 (088.8) 1b9792

Фиг 1

Фиг 2

Фиг. 3

Фиг @
