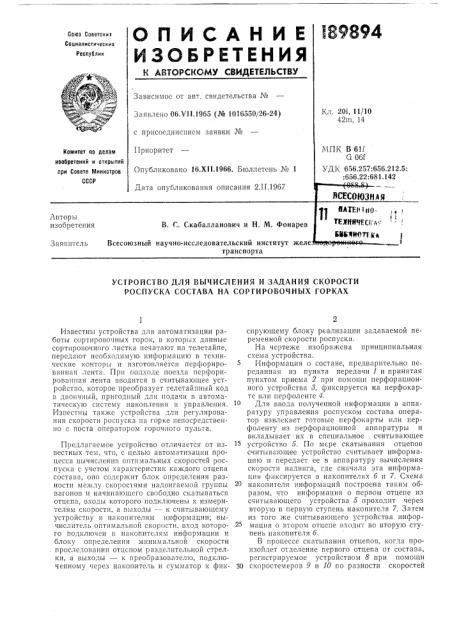

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Kë. 20i, 11/10

42m, 14

Заявлено 06.И1.1965 (№ 1016550126-24) с присоединением заявки №

1ipиоритет

Опубликовано 16.Х11.1966. Бюллетень № 1

Дата опубликования описания 2.II.1967

МПК В 61l

G 061

УД К 656.257:656.212.5:

:656.22:681.142

Комитет по делам изобретений и открытий при Совете Министров

СССР ИСОЮЗН у1 Я т ххАТЕ1тТт10ТЕМИйх1ЕЦ;,> "

БВВЛйтг гГ g

Авторы изобретения

В. С. Скабалланович и Н. М. Фонарев

Всесоюзный научно-исследовательский институт желе транспорта

Заявитсль

УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ И ЗАДАНИЯ СКОРОСТИ

РОСПУСКА СОСТАВА НА СОРТИРОВОЧНЫХ ГОРКАХ

Известны устройства для автоматизации работы сортировочных горок, в которых данные сортировочного листка печатают на телетайпе, передают необходимую информацию в техни ческие конторы и изготовляется перфорированная лента. При подходе поезда перфорированная лента вводится в считывающее устройство, которое преобразует телетайппый код в двоичный, пригодный для подачи в автомати гескую систему пакоггления и управления.

Известны также устройства для регулирования скорости роспуска на горке непосредственно с поста оператором горочного пульта.

Предлагаемое устройство отличается от известных тем, что, с целью автоматизации процесса вычисления оптимальных скоростей роспу ска с учетом характеристик г(а?кдого Отцепа состава, оно содер?кит блок определения разности между скоростями надвигаемой группы вагонов и начинающего свободно скатываться отцепа, входы которого подключены к измерителям скорости, а выходы — к считывающему устройству и накопителям информации; вычислитель оптимальной скорости, вход которого подключен к накопителям информации и блоку определения минимальной скорости проследования отцепом разделительной стрелки, а выходы — к преобразователю, подключенному через накопитель и сумматор к фиксирующему блоку реализации задаваемой переменной скорости роспуска.

На чертеже изображена принципиальная схема устройства.

Информация о составе, предварительно переданная из пункта передачи 1 и принятая пунктом приема 2 при помощи перфорационного устройств", 8, фиксируется на перфокарте или перфоленте 4.

Для ввода полученной информации в аппаратуру управления роспуском состава оператор извлекает готовые перфокарты или перфоленту из перфорационной аппаратуры и вкладывает их в специальное считывающее устройство 5. По мере скатывания отцепов считывающее устройство считывает информацию и передает ее в аппаратуру вычисления скорости надвига, где сначала эта информация фиксируется в накопителях 6 и 7. Схема накопителя информаций построена таким образом, что информация о первом отцепе из считывающего устройства 5 проходит через вторую в первую ступень накопителя 7. Затем из того же считывающего устройства информация о втором отцспе входит во вторую ступень накопителя б.

В процессе скатывания отцепов, когда произойдет отделение первого отцепа от состава, регистрируемое устройством 8 при помощи

30 скоростемеров 9 и 10 по разности скоростей

189894

Зо

55 надвигаемой группы вагонов и начинающего свободно скатываться отцепа, информация, находяшаяся в первой ступени накопителя, сбрасывается, и в нее автоматически входит информация о втором отцепе. Одновременно считывающее устройство переключается на следующий шаг, и во вторую ступень накопителя входит информация следующего (третьего) отцепа.

Таким образом, в накопителе всегда находится информация (длина и маршруты следования) двух смежных отцепов, скатывающихся один за другим с горки.

Далее из накопителя указанная информация поступает в устройство 11 определения разделительной стрелки, в результате чего вычисляется минимальнаяскорость проследования первым отцепом разделительной стрелки, а также разница по времени пробега смежных отцепов от вершины горки до места разделения маршрутов их следования (диф) в устройстве 12.

Вычисленная информация минимальной скорости проследования разделительной стрелки и дифа затем поступает в вычислитель 18 скорости роспуска состава, куда одновременно из накопителя информаций идут данные о длине обоих отцепов. В вычислителе 18 происходит вычисление скорости роспуска состава для второго отцепа, которая передается для реализации сразу же после момента отделения первого отцепа от состава.

Вычисление скорости надвига осуществляется всегда предварительно, т. е. до скатывания первого отцепа с горба горки вычисляется скорость роспуска для второго отцепа. После момента отделения первого отцепа от состава происходит вычисление скорости роспуска для третьего отцепа и передача команды на реализацию скорости роспуска, ранее вычисленной для второго отцепа и т. д.

Полученное значение вычисленной скорости роспуска поступаст в преобразователь 14, где происходит преобразование напряжения переменного тока, пропорционального величине вычисленной скорости, в эквивалентное дискретное значение и фиксируется затем в двух ступенях накопителя 15.

Так как в процессе скатывания отцепов, особенно тех, которые значительно отличаются друг от друга по длине, возможны резкие изменения скорости роспуска состава, предусмотрены соответствующие технические решения, обеспечивающие передачу для реализации более плавных без резких толчков заданных скоростей, и вместе с тем значительно повышающие среднюю скорость роспуска состава.

Зту a дачу mtno wHeT o eL1 3 hHoe устрой ство — сумматор 1б, куда одновременно поступают данные о величипах вычпсле скоростей роспуска с учетом скатывания двух смежных отцепов.

Действие сумматора 1б основано на вычислении средней скорости роспуска при наличии двух вычисленных ранее скоростей с учетом скатывания двух смежных отцепов, благодаря чему обеспечивается некоторое сглаживание реализуемой скорости роспуска состава при резких колебаниях значений вычисленных скоростей с учетом каждого отцепа и получается значительное увеличение средней скорости надгига по сравнению с теми случаями, когда скорость роспуска на период всего роспуска состава поддерживается постоянной.

Далее информация о заданной скорости роспуска поступает в исполнительный комплект 17, где через контакты управляющих реле передается для реализации в систему телеуправления горочным локомотивом, в схему включения огней горочного или локомотивного светофоров, а также фиксируется в блоке

18 индикации.

Предмет изобретения

Устройство для вычисления и задания скорости роспуска состава на сортировочных горках, использующее информацию о характеристиках отцепов и маршрутог их следования, предварительно зафиксированную па перфокарте или ином носителе информации, содержащее измерители скорости надвигаемой группы вагонов и начинающего свободно скатываться отцепа, считывающее устройство, накопители информации, преооразователь вычисляемой скорости в дискретную цифровую величину, сумматор и блок определения минимальной скорости проследования отцепом разделительной стрелки, отличающееся тем, что, с целью автоматизации процесса вычисле ния оптимальных скоростей роспуска с учетом характеристик каждого отцепа состава, оно содержит блок определения разности между скоростями надвигаемой группы вагонов и начинающего свооодно скатываться отцепа, входы которого подключены к измерителям скорости, а выходы — к считывающему устрой

cTB) и накопителям информации; вычислитель оптимальной скорости, вход которого подключен к накопителям информации и блоку определения минимальной скорости проследования отцепом разделительной стрелки, а выходы — — к преооразователю, подключенному через накопитель и сумматор к фиксирующему блоку реализации задаваемой переменной скорости роспуска.
