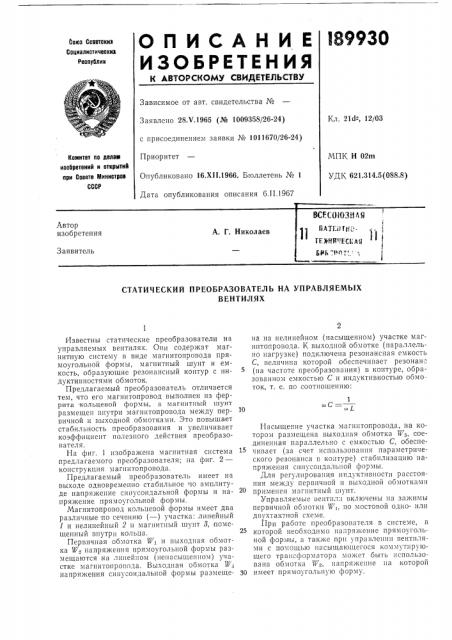

ОПИСАН И Е
ИЗОЫ ЕтЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскил
Социалистическиа
РеспуСлик
Зависимое от авт. свидетельства №
Заявлено 28Х.1965 (№ 1009358/26-24) с присоединением заявки № 1011670/26-24)
Приоритет
Опубликовано 16.XII.1966. Бюллетень № 1
Дата опубликования описания б.II.1967
Кл. 21д-, 12/03
МПК Н 02m
УДК 621.314.5(088.8) Комитет по делам изобретеиий и открытий ори Совете 1йииистрав
СССР
СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ НА УПРАВЛЯЕМЬ1Х
ВЕНТИЛЯХ
<о С
Известны статические преооразователи на управляемых вентилях. Они содержат магнитную систему в виде магнитопровода прямоугольной формы, магнитный шунт и емкость, образующие резонансный контур с индуктив и остя м и обмоток.
Предлагаемый преобразователь отличается тем, что его магнитопровод выполнен из феррита кольцевой формы, а магнитный шунт размещен внутри магиитопровода между первичной и выходной обмотками. Это повышает стабильность преобразования и увеличивает коэффициент полезного действия преобразователя.
На фиг. 1 изображена магнитная система предлагаемого преобразователя; на фиг. 2— конструкция магии гопровода.
Предлагаемый преобразователь имеет на выходе одновременно стабильное чо амплитуде напряжение синусоидальной формы и напряжение прямоугольной формы.
Магнитопровод кольцевой формы имеет два различные по сечению (— ) участка: линейный
1 и нелинейный 2 и магнитный шунт 8, помещенный внутри кольца.
Первичная обмотка W> и выходная обмотка W напряжения прямоугольной формы размещаются на линейном (ненасыщенном) участке магнитопровода. Выходная обмотка W„напряжения синусоидальной формы размещена на нелинейном (насыщенном) участке магнитопровода. К выходной обмотке (параллельно нагрузке) подключена резонансная емкость
С, величина которой обеспечивает резонан (на частоте преобразования) в контуре, ооразованном емкостью С и индуктивностью обмоток, т. е. по соотношению:
Насыщение участка магннтопровода, на котором размещена выходная обмотка Wg, соединенная параллельно с емкостью С, обеспечивает (за счет использования параметрического резонанса v. контуре) стабилизацию напряжения синусондальной формы.
Для регулирования индуктивности расстояния между первичной и выходной обмотками применен магнитный шунт.
Управляемые вентили включены на зажимы первичной обмотки W>, по мостовой одно- нлн двухтактной схеме, При работе преобразователя в системе, в которой необходимо напряжение прямоугольной формы, а также при управлешш вентилями с помощью насыщающегося ко «мутнрующего трансформатора может быть использована обмотка W напряжение на которой
30 имеет прямоугольную форму, 189930
Предмет изобретения фО2. Ю
Фиг.2
Составитель А. Г. Иванова
Редактоо В. В. Дербинов Техред Л. Бриккер Корректоры: С, H. Соколова и Е. Ф. Полионова
Заказ 6!6 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Статический преобразователь на управляемых вентилях, содержащий магнитную систему в виде магнитопровода с линейным и нелинейнь-м участками, на которых расположены первичная и выходная обмотки, магнитный шант и емкость, образующие резонансный контур с индуктивностями обмоток, отлича оtuuucs тем, что, с целью увеличения стабильности и коэффициента полезного действия преобразователя, магнитный шунт помещен внутри магнитопровода кольцевой формы между первичной и выходной обмотками.
