Импульсный конденсаторный частотомер

Импульсный конденсаторный частотомер

Иллюстрации

Показать все

Реферат

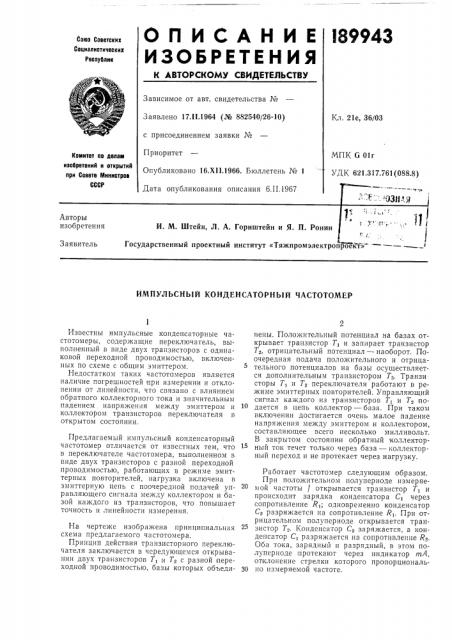

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.11.1964 (№ 882540/26-10) с присоединением заявки №

Приоритет

Опубликовано 16.Х11.1966. Бюллетень № 1

Кл. 21е, 36/03

МПК 6 01г

УДК 621.317.761(088.8) Комитет по делам изобретений и открытий при Совете Министров и проектныи институт «Тяжпромэлектропроект»

ИМПУЛЬСНЫЙ КОНДЕНСАТОРНЬ! Й ЧАСТОТОМЕР

Известны импульсные конденсаторнь1е частотомеры, содержащие переключатель, выполненный в виде двух транзисторов с одинаковой переходной проводимостью, включенных по схеме с общим эмиттером.

Недостатком таких частотомеров является наличие погрешностей при измерении и отклонении от линейности, что связано с влиянием обратного коллекторного тока и значительным падением напряжения между эмиттером и коллектором транзисторов переключателя в открытом состоянии.

Предлагаемый импульсный конденсаторный частотомер отличается от известных тем, что в переключателе частотомера, выполненном в виде двух транзисторов с разной переходной проводимостью, работающих в режиме эмиттерных повторителей, нагрузка включена в эмиттерную цепь с поочередной подачей управляющего сигнала между коллектором и базой каждого из транзисторов, что повышает точность и линейности измерения.

На чертеже изображена принципиальная схема предлагаемого частотомера.

Принцип действия транзисторного переключателя заключается в чередующемся открывании двух транзисторов Т, и Те с разной переходной проводимостью, базы которых объедииены. Положительный потенциал на базах открывает транзистор Т, и запирает транзистор

Т, отрицательный потенциал — наоборот. Поочередная подача положительного и отрицательного потенциалов на базы осуществляется дополнительным транзистором Тз. Транзи сторы Т, и Т2 переключателя работают в режиме эмиттерных повторителей. Управляющий сигнал каждого из транзисторов Т, и Т moдается в цепь коллектор — база. При таком включении достигается очень малое падение напряжения между эмиттером и коллектором, составляющее всего несколько милливольт.

В закрытом состоянии обратный коллекторный ток течет только через база — коллекторный переход и не протекает через нагрузку.

Работает частотомер следующим образом.

При положительном полупериоде измеряемой частоты / открывается транзистор Т, и происходит зарядка конденсатора С1 через сопротивление R>., одновременно конденсатор

С> разряжается на сопротивление R>. При отрицательном полупериоде открывается транзистор Т, Конденсатор С, заряжается, а конденсатор Ст разряжается на сопротивление R>, Оба тока, зарядньш и разрядный, в этом полупериоде:протекают через индикатор mA. отклонение стрелки которого пропорциональ30 но измеряемой частоте.

189943

Предмет изобретения

Составитель Г. Н. Кучеренко

Редактор В. Ф Чулкова Техред Л. Бриккер Корректоры: С. Н. Соколова и С. М. Белугина

Заказ Gj8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Импульсный конденсаторный частотомер, содержащий транзисторный переключатель заряда конденсаторов, транзистор для управления переключателем, делитель напряжения, отличающийся тем, что, с целью повышения точности и линейности измерения, в переключателе, выполненном в виде двух транзисторов с разной переходной проводимостью, работающих в режиме эмиттерных повторителей, нагрузка включена в эмиттерную цепь, с поочередной подачей управляющего сигнала между коллектором и базой каждого из транзисторов.
