Реферат

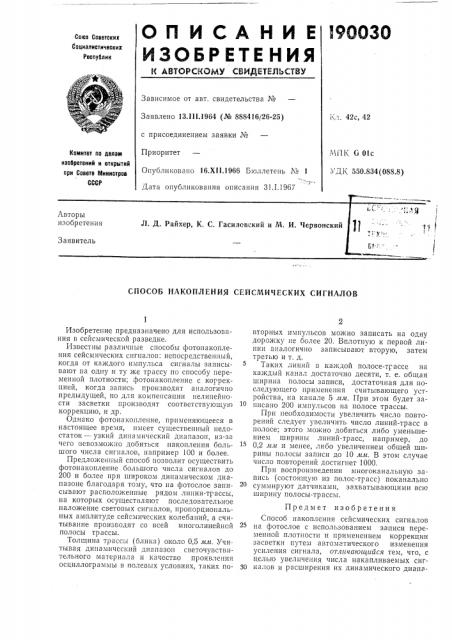

ВООЗО

ОП ИСАНИ Е

ИЗОБР ЕТЕ НИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42с, 42

Заявлено 13,111.1964 (Л" 888416/26-25) с присоединением заявки №

Приоритет

Опубликовано 16.X 1 l.1966 Бюллетень ¹ 1

Дата опубликования описания 31.1.1967

ЧПК С Olc

УД1 550.834(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

HAKOlIJIEHI43 CEI:ICMN IECKHX СИ1.HAJIOB

Изобретение предназначено для использования в сейсмической разведке.

Известны различные способы фотонакопления сейсмических сигналов: непосредственный, когда от каждого импульса сигналы записывают па одну и ту же трассу по способу переменной плотности; фотонакопление с коррекцией, когда запись производят аналогично предыдущей, »о для компенсации нелинейности засветки производят соответствующую коррекцию, и др.

Однако фотонакопление, применяющееся в настоящее время, имеет существенный недостаток — узкий динамический диапазон, из-за чего невозможно добиться накопления большого числа сигналов, например 100 и более.

Предложенный способ позволит осуществить фотонакопление большого числа сигналов до

200 и более при широком динамическом диапазоне благодаря тому, что на фотослое записывают расгюложепные рядом линии-трассы, на которых осуществляют последовательное наложение световых сигналов, пропорциональных амплитуде сейсмических колебаний, а считывание производят со всей многолинейной полосы трассы.

Толщина трассы (блика) около 0,5 ллт. Учитывая динамический диапазон светочувствительного материала и качество проявления осциллограммы в полевых условиях, таких повторных импульсов можHо записать Hа одну дорожку не более 20. Вплотную к первой линии аналогично записывают вторую, затем третью и т. д.

Таких линий в каждой полосе-трассе на каждый канал достаточно десяти, т. е. общая ширина полосы записи, достаточная для последующего применения считывающего устройства, на канале 5 лы. При этом будет заlп писано 200 импульсов на полосе трассы.

При необходимости увеличить число повторений следует увеличить число линий-трасс в полосе; этого можно добиться либо уменьшением ширины линий-трасс, например, до

0,2 лале и менее, либо увеличением общей ширины полосы записи до IO лтл . В этом случае число повторений достигнет 1000.

При воспроизведении многоканальную запись (состоящую из полос-трасс) поканальпо суммируют датчиками, захватывающими всю ширину полосы-трассы.

Предмет изобретения

Способ накопления сейсмических сигналов па фотослое с использованием записи переменной плотности и применением коррекции засветки путем автоматического изменения усиления сигнала, отлачающий ся тем, что, с целью увеличения числа накапливаемых сиг30 налов и расширения их динамического диапа190030

Составитель Ю. P. Дадерко

Редактор Э. Н. Шибаева Техред T. П. Курилко Корректоры: Е. Д. Курдюмова и Е. Ф. Полионова

; аказ 4200/7 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 зона, на фотослое записывают Расположенные рядом линии-трассы, на которых осущестьляют последовательное наложение световых сигналов, пропорциональных амплитуде сейсмических колебаний, а считывание производят со всей многолинейной полосы-трассы.
