Реферат



19ОО53

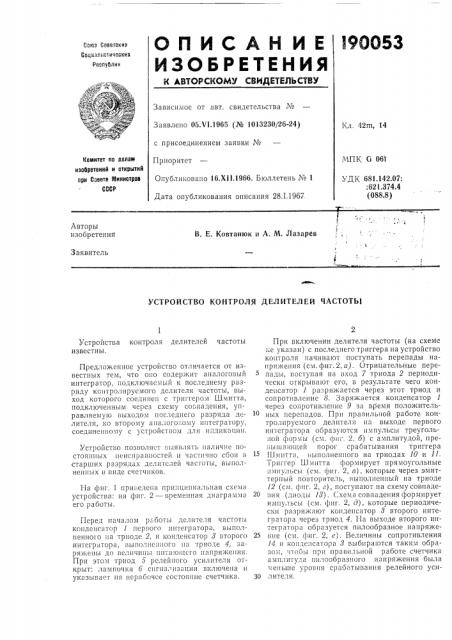

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

Совхоз Советскит

Социзсисти1осии1

Республин

Зависимое от авт. свидетельства ¹

Заявлено 05.V1.1965 (№ 1013230/26-24) с присоединением заявки №

Приоритет

Опубликовано 16.Х11,1966. Бюллетень № 1

Дата опубликования описания 28.1.1967Кл. 42m, 14

МПК 6 061

Комитет па аслам изобретений и отирытий при Совете Министров

СССР

УДК 681.142.07:

; 621.374.4 (088.8) t (Авторы изобретения

1(В. Е, Ковтанюк и А. М. Лазарев

Заявитель

УСТРОЙСТВО КОНТРОЛЯ ДЕЛИТЕЛЕЙ ЧАСТОТЫ

Устройства контроля делителей частоты известны.

Предложенное устройство отличается от известных тем, что oiio содержит аналоговый интегратор. подключаемый к последнему разряду контролируемого делителя частоты, выход которого соединен с триггером Шмитта, подкл1оченным через схему. совпадения, управляемую выходом последнего разряда делителя(Ko BTopoMv а на;(ого .:оъ1у. Интегратор1 ( соединенному с устройством для индикации.

Устройство позволяет выявлять наличие постоянных неисправностей и частично сбои в старших разрядах делителей частоты, выполнегн1ых в вид счетчиков.

На ориг. 1 приведена пр1пщш1иальная схема устройства: на фиг. 2 — временная диаграмма его работы.

Перед началом работы делителя частоты конденсатор 1 первого интегратора, выполненного на триоде 2, и конденсатор 3 второго интегратора, выпо:I lett.ioão на триоде 4, заряжены до величины питаюгцсгго напряхкепия.

При этом триод 5 релейного усилителя открыт: лампочка 6 сигнал11зации включена и указывает на нерабочее состояние счетчика.

При включении делителя частоты (на схеме не указан) с последнего триггера на устройство контроля начина1от поступать перепады напряжения (см. фиг.2, а). Отрицательные перепады, поступая на вход 7 триода 2 периодически открывают его, в результате чего конденсатор 1 разряжается через этот триод и сопротивление 8. Заряжается конденсатор 1 через сопротивлегп1е 9 за время положительных перепадов. При правильной работе контролируемого делителя на выходе первого интегратора образуются импульсы треугольной формы (см, фнг. 2, б) с амплитудой, пре11ышающеи порог срабатывания триггера

Шмитта, выполненного на триодах 10 и 11.

Триггер Шмитта формирует прямоугольные

;1мпульсы (см. фиг. 2, 8), которые через эмиттерный повторитель, выполненный на триоде

12 (см. фиг. 2, г), поступают на схему совпадения (диоды 13) . Схема совпадения формирует импульсы (см. фиг. 2, д), которые периодически разряжают конденсатор 8 второго интегратора через триод 4. На выходе второго интегратора образуется пилообразное напряже25 ние (см. фиг. 2, е). Величины сопротивления

14 и конде.1сатора 3 выбира1отся таким образом, чтобы при правильной работе счетчика амплитуда пилообразного напряжения была меньше уровня срабатывания релейного усиЗО лителя.

190053

Предмет изобретения

Риг.1

ЮЬг Г

Составитель В. М, Михелев

Тс.. сд Т. Л, Курилко Корректоры: В. 8. Крылова и М. П. Ромашова

Редактор А. Утехи"tà

Заказ 4341)16 1 ир а гк 535 Поди испо

ЦНИИПИ Комитета по делам изоб1 степин открытий при Соьете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2

В случае полного прекращения работы делителя или его неправильнои работы пз-за выхода из строя одного из триггероь, на выходе. первого интегратора импульсы треугольпoh формы отсутствуют или амплитуда их меньше порога срабатывания триггера Шмитга (пунктир на фиг. 2,а и 2, б). В этом случае на выходе схемы совпадения импульсы отсут ствуют, и конденсатор 8 второго интегратора продолжает заряжаться. При достижении порога срабатывания релейного усилителя гключаются реле 15 и лампочки б сигнализации, что свидетельствует о неисправности делителя. а строиство контроля делителей частоты, от.гиииюи ееся тем, что, с целью упрощения уст5 ройства прп выявлении постоянных неисправностей, оно содержит аналоговый интегратор, подкл:очаемый к последнему разряду контролируемого делителя частоты, выход которого соединен с триггером Шмитта, подключенным

10 через схему совпадения, управляемую выходом последнего разряда делителя, ко второму аналоговому интегратору, соединенному с устройством для индикации.
