Реферат



ВООЗО

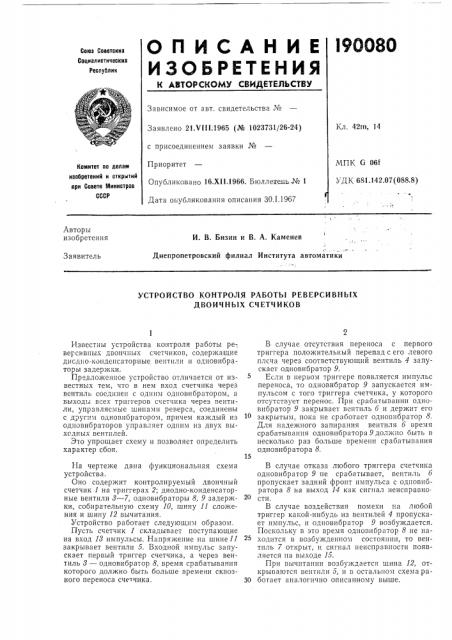

ОГ1ИСАНИЕ изоьеитиния

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 14

Заявлено 21. т 111:1965 (№ 1023731/26-24) с присоединением заявки №

Приоритет

МПК G 06f

УДК 681.142.07 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Опубликовано 16.Х11.1966. Бюллетень№ 1

Дата опубликования описания 30.1.1967

Авторы изобретения

И. В. Бизин и В. А. Каменев

Днепропетровский филиал Института автоматики

Заявитель

УСТРОЙСТВО КОНТРОЛЯ РАБОТЫ РЕВЕРСИВНЬ!Х

ДВОИЧНЬ1Х СЧЕТЧИКОВ

Известны устройства контроля работы ре. версивпых двоичных счетчиков, содержащие диодно-конденсаторные вентили и одновибраторы задержки.

Предложенное устройство отличается от известных тем, что в нем вход счетчика через вентиль соединен с одним одновибратором, а выходы всех триггеров счетчика через вентили, управляемые шинами реверса, соединены с другим одновибратором, причем каждый из одновибраторов управляет одним из двух выходных вентилей.

Это упрощает схему и позволяет определить характер сбоя, На чертеже дана функциональная схема устройства.

Оно содержит контролируемый двоичный счетчик 1 на триггерах 2; диодно-конденсаторные вентили 8 — 7, одновибраторы 8, 9 задержки, собирательную схему IO, шину 11 сложения и шину 12 вычитания.

Устройство работает следующим образом.

Пусть счетчик 1 складывает поступающие на вход 18 импульсы. Напряжение на шине11 закрывает вентили 5. Входной импульс запускает первый триггер счетчика, а через вентиль 8 — одновибратор 8, время срабатывания которого должно быть больше времени сквозного переноса счетчика.

В случае отсутствия переноса с первого триггера положительный перепад сего левого плеча через соответствующий вентиль 4 запускает одновибратор 9.

Если в нервом триггере появляется импульс переноса, то одновибратор 9 запускается импульсом с того триггера счетчика, у которого отсутствует перенос. При срабатывании одновибратор 9 закрывает вентиль 6 и держит его закрытым, пока не сработает одновибратор 8.

Для надежного запирания вентиля 6 время срабатывания одновнбратора9должпо быть в несколько раз больше времени срабатывания одновибратора 8, 15

В случае отказа любого триггера счетчика одновибратор 9 не срабатывает, вентиль 6 пропускает задний фронт импульса с одновибратора 8 на выход 14 как сигнал неисправно. сти.

В случае воздействия помехи на любой триггер какой-нибудь из вентилей 4 пропускает импульс, и одновибратор 9 возбуждается.

Поскольку в это время одновибратор 8 не находится в возбужденном состоянии, то вентиль 7 открыт, и сигнал неисправности появляется па выходе 15.

При вычитании возбуждается шина 12, открываются вентили 5, и в остальном схема ра30 ботает аналогично описанному выше.

190080

Предмет изобретения

Составитель Л. С. Захарова

Техред А. А, Камышникова Корректоры: О. Б. Тюрина и Е. Д. Курдюмова

Редактор Л. А. Утехина

Заказ 4335,9 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Устройство контроля работы реверсивных двоичных счетчиков, содержащее диодпо-конденсаторные вентили и одновибраторы задержки, отличающееся тем, что, с целью упрощения схемы и определения характера сбоя, в нем вход счетчика через вентиль соединен с одним одновибратором, а выходы всех триггеров счетчика через вентили, управляемые шинами реверса, соединены с другим одновибратором, причем каждый из одновибраторов управляет одним из двух выходных вентилей.
