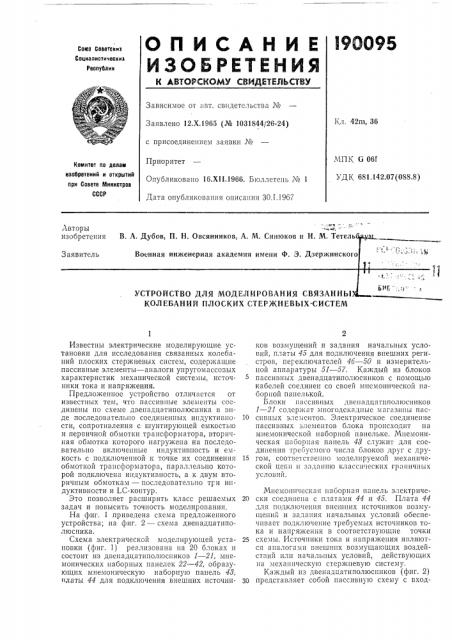

l9OO95
Соеа Советскит
Социалистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 12.Х.1965 (№ 1031844/26-24) Кл. 42m, 36 с присоединением заявки №
МПК О 063
УДК 681.142.07(088.8) Приоритет
Опубликовано 16.Х11.1966. Бюллетень № 1
Дата опубликования описания 30.1.19б7
Комитет по делам изобретений и открытий при Совете Министров
СССР
Заявитель Военная инженерная академ
УСТРОЙСТВО ДЛЯ МОДЕ
КОЛЕБАНИЙ ПЛОСКИХ СТЕРЖНЕВЫХ-СИСТЕМ
Мнемоническая наборная панель электриче20 ски соединена с платами 44 и 45. Плата 44 для подключения внешних источников возмущений и задания начальных условий обеспечивает подключение требуемых источников тока и напряжения в соответствующие точки
25 схемы. Источники тока и напряжения являются аналогами внешних возмущающих воздействий или начальных условий, действующих па механическую стержневую систему.
Каждый из двенадцатиполюспиков (фиг. 2)
30 представляет собой пассивную схему с входАвторы изобретения В. А. Дубов, П, Н. Овсянников, Известны электрические моделирующие установки для исследования связанных колебаний плоских стержневых систем, содержащие пассивные элементы — аналоги упругомассовых характеристик механической системы, источники тока и напряжения.
Предложенное устройство отличается от известных тем, что пассивные элементы соединены по схеме двепадцатиполюспика в зпде последовательно соединенных ипдуктивности, сопротивления с шунтирующей емкостью и первичной обмотки трансформатора, вторичная обмотка которого нагружена на последовательно включенные индуктивность и емкость с подключенной к точке их соединения обмоткой трансформатора, параллельно которой подключена индуктивность, а к двум вторичным обмоткам — последовательно три ипдуктивности и L
Это позволяет расширить класс решаемых задач и повысить точность моделирования.
На фиг. 1 приведена схема предложенного устройства; на фиг. 2 — схема двепадцатиполюсника.
Схема электрической моделирующей установки (фиг. 1) реализована на 20 блоках и состоит из двенадцатиполюсников 1 — 21, мнемонических наборных панелек 22 — 42, образующих мнемоническую наборную панель 48, rrëàòû 44 для подключения внешних источников возмущений и задания начальных условий, платы 45 для подключения внешних регистров, переключателей 46 — 50 и измерительной аппаратуры 51 — 57. Каждый из блоков пассивных двенадцатиполюсников с помощью кабелей соединен со своей мнемонической наборной панелькой.
Блоки пассивных двепадцатпполюсников
1 — 21 содержат мпогодекадные магазины пас10 спвпых элементов. Электрическое соединение пассивных элементов блока происходит на мнемонической наборной панельке. Мнемоническая наборная панель 48 служит для соединения требуемого числа блоков друг с дру15 гом, соответственно моделируемой механической цепи и задашпо классических граничных условий.
190095
Предмет изобретения
M бР б1
9 иг 1
Составитель E. Елагин
Редактоо Н. Корченко Техред А. А. Камышникова Корректоры: С. Н. Соколова и T. Н, Костикова
Заказ 4342/14 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ными полюсами 58 — 63 и выходными полюсами б4 — б9.
При моделировании изгибных колебаний невесомого стержня с сосредоточенной массой на конце в схеме используются трансформатор
70, три индуктивности 7l и емкость 72, подключаемая верхним концом к полюсу бб.
При моделировании изгибных колебаний невесомого стержня с сосредоточенной массой на конце, обладающей экваториальным моментом инерции, в схеме используются емкость 73, а при наличии на конце стержня упругого момента или силы — индуктивности
74 и 75.
Действие продольной растягивающей силы на колеблющийся стержень моделируется включением индуктивности 7б параллельно первичной обмотке трансформатора 70.
Для моделирования крутильных или продольных колебаний служит схема, состоящая из элементов 77, 78, 79. Если моделируется одновременный изгиб с кручением, то в схему включается трансформатор 80.
Устройство для моделирования связанных колебаний плоских стержневых систем, содержащее пассивные элементы — аналоги упругомассовых характеристик механической системы, источники тока и напряжения, отличаюи4ееся тем, что, с целью расширения класса решаемых задач и повышения точности моде10 лирования, пассивные элементы соединены по схеме двепадцатиполюсника в виде последовательно соединенных индуктивности, сопротивления с шунтирующей емкостью и первичной обмотки трансформатора, вторичная обмотка которого нагружена на последовательно включенные индуктивность и емкость с подключенной к точке их соединения обмоткой трансформатора, параллельно которой подключена индуктивность, а к двум вторичным обмоткам — последовательно три индуктивности и
1 С-контур.
