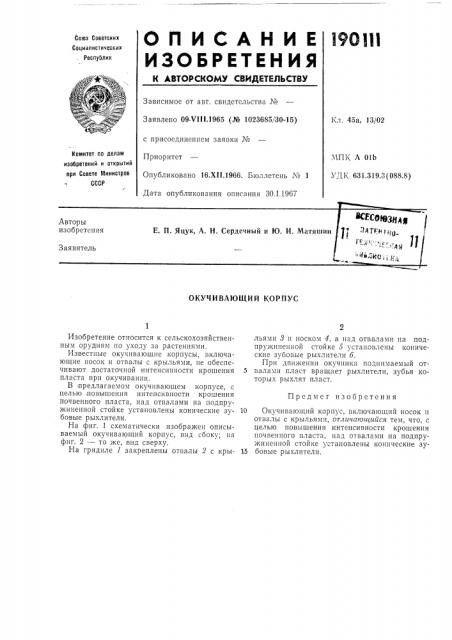

ОПИСАНИЕ 19ОЦ1

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1(л. 45а, 13/02

Заявлено 09.VII I.1965 (№ 1023685/30-15) с присоединением заявки №

Приоритет

Опубликовано 16.XI1.1966. Бюллетень ¹ 1

Дата опубликования описания 30.1.1967

Комитет по делам изобретений и открытий при Совете Министров

СССР з1П1(A 01b

УД1(631.319.3(088.8}.К0,, 1;„

OI(IIIBAVl1IIIV I(OPllyC

Предмет изобретения

Изобретение относится к сельскохозяйственным орудиям по уходу за растениями.

Известные окучивающие корпусы, включающие носок и отвалы с крыльями, не обеспечивают достаточной интенсивности крошения пласта при окучивании.

В предлагаемом окучивающем корпусе, с целью, повышения интенсивности крошения почвенного пласта, над отвалами на подпружиненной стойке установлены конические зубовые рыхлители.

На фиг. 1 схематически изображен описываемый окучивающий корпус, вид сбоку; на фиг. 2 — то же, вид сверху.

На грядиле 1 закреплены отвалы 2 с крыльями 3 и носком 4, а над отвалами на подпружиненной стойке 5 установлены конические зубовые рыхлители 6.

При движении окучника поднимаемый от5 валами пласт вращает рыхлители, зубья которых рыхлят пласт.

10 Окучивающий корпус, включающий носок и отвалы с крыльями, отличтощийся тем, что, с целью повышения интенсивности крошения почвенного пласта, над отвалами на подпружиненной стойке установлены конические зу15 бовые рыхлителн.

Составитель Е. Клепов

Заказ 4340/4 Тираж 535 Подписное

ЦНИИПИ Комигета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Редактор В. Сорокин Техред А. А. Камышннкова

Корректоры: Л. Е. Марисий и В. В. Крылова
