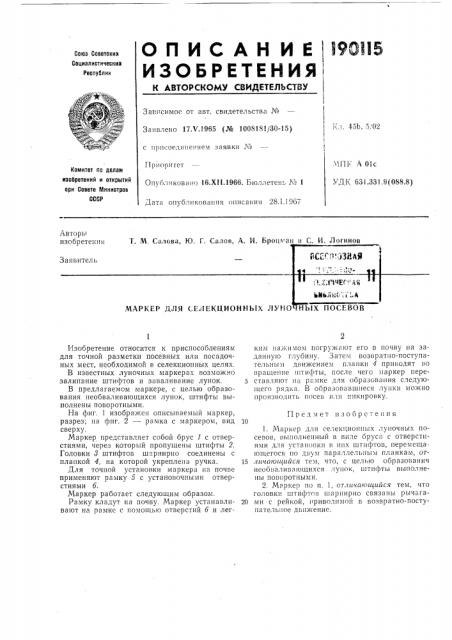

ОПИСАН И Е l9Q!l5

ИЗО Б Р ЕТЕН И Я!

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17Х.1965 (№ 1008181/30-15) Кл. 45Ь, 5/02 с присоединением заявки №

П риори гет

Опубликовано 16,Х11.1966. Бюллетень № 1.ЧП1 . Л 01с

УД1(631.33),9(088.8) Комитет по делам иаооретеиий и открытий ори Совете Министров

СССР

Дата опубликования описания 28.1.1967

Лвторьг изобретения

T. М. Салова, Ю. Г. Салов, A. И. Вроцв ан и С. И. Логинов

Заявитель

МАР1 Н ДЛЯ СЕЛВКЦИОННЫХ Л 1-1

Изобретение относится к приспособлениям для точной разметки посевных или посадочных мест, необходимой в селекционных целях.

В известных луночных маркерах возможно залипание штифтов и заваливание лунок.

В предлагаемом маркере, с целью образования необваливающихся лунок, штифты выполнены поворотными.

На фиг. 1 изображен описываемый маркер, разрез; на фиг. 2 — рамка с маркером, вид сверху.

Маркер представляет собой брус 1 с отверстиями, через который пропущены штифты 2.

Головки 8 штифтов шарнирно соединены с планкой 4, на которой укреплена ручка.

Для точной установки маркера на почве применяют рачгку 5 с установочными отверстиями 6.

Маркер работает следующим образом.

Рамку кладут на почву. Маркер устанавливают на рамке с помощью отверстий 6 и легким на кимом погружают его в почву на заданную глубину. Затем возвратно-поступательным движением планки 4 приводят во вращение штифты, после чего маркер пере5 ставляют lid рамке для образования следующего рядка. В образовавшиеся лунки можно производить посев нлн пикировку.

Предмет изобретения

1. Маркер для селекционных луночных посевов, и.t|toëíåííûé в виде брус-. с отверстиями для уcT300BKH в них штифтов, перемещающегося по двухг параллельным планкам, от15 личаюшайся тем, IT0, с целью образования необваливающихся лунок, штифты выполнены поворотными.

2. Маркер по п. 1, от.гичающийся тем, что головки штифтов шарнирно связаны рычага20 ми с рейкой, приводимой в возвратно-поступательное движение.

Фиг. 2
