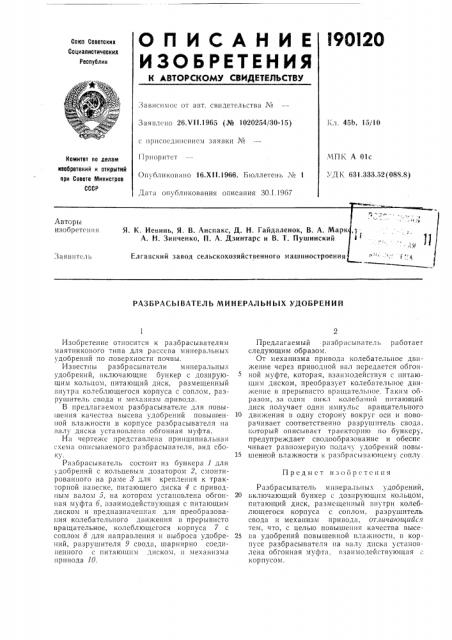

О П И С А Н И Е 190120

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

1 л. 45h, 15/10

Заявлено 26.Vll.1965 (№ 1020254/30-15) с присоединением заявки №

Приоритет

Опубликовано 16.Xll.1966. Бюллетень ¹ 1

МПК А 01с ДК 631.333.52(088.8) Комитет по делам квобретений и открытий ори Совете Министров

СССР

Дата опубликования описания 30.1.1967

РАЗБРАСЪ1ВАТЕЛЪ МИНЕРАЛЬНЫХ УДОБРЕНИЙ

Предмст изобрстсння

Изобретение относится к разбрасывателям маятникового типа для рассева минеральных удобрений по поверхности почвы.

Известны разбрасыватели минеральных удобрений, включающие бункер с дозирующим кольцом, питающий диск, размещенный внутри колеблющегося корпуса с соплом, разрушитель свода и механизм, привода.

В предлагаемом разбрасывателе для повышения качества высева удобрений повышенной влажности в корпусе разбрасывателя на валу диска установлена обгонная муфта.

На чертеже представлена принципиальная схема описываемого разбрасывателя, вид сбоt()

Разбрасыватель состоит из бункера 1 для удобрений с кольцевым доватором 2, смонтированного на раме 3 для крепления к тракторной навеске, питающего диска 4 с приводным валом й, на котором установлена обгонная муфта б, взаимодействующая с питающим диском и предназначенная для преобразования колебательного двихкения в прерывисто вращательное, колеблющегося корпуса 7 с соплом 8 для направления и выброса удобрений, разрушителя 9 свода, шарнирно соединенного с питающим диском, и механизма привода 10.

Предлагаемый разбрасыватель работает следующим образом.

От механизма привода колебательное дьпжение через приводной вал передается обгонной муфте, которая, взаимодействуя с питающим диском, преобразует колебательное движение в прерывисто вращательное. Таким образом, за один цикл колебаний питающий диск получает один импульс вращательного

10 движения в одну сторону вокруг оси и поворачивает соответственно разрушитель свода. который описывает траекторию по бункеру, предупреждает сводообразование и обеспе чивает равномерную подачу удобрений повы15 шенной влажности и разбрасывающекту соплу.

Разбрасыватель мннеральны.. удобрений, 20 включающий бункер с доз рующим кольцом, питающий диск, размещенныи внутри колеблющегося корпуса с соплом, разрушитель свода и механизм привода, отличающийся тем, что, с целью повышения качества высе25 ва удобрений повышенной влажности, в корпусе разбрасывателя на валу диска установлена обгонная муфта, взаимодействующая корпусом.

190120

Составитель Ю. Федоров

:гаказ 4340/10 Тираж 535 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Редактор В. Сорокин Техред А. А. Камыгвникова

Корректоры: Л. Е. Марисиг и Т. Н. Костикова
