Реферат

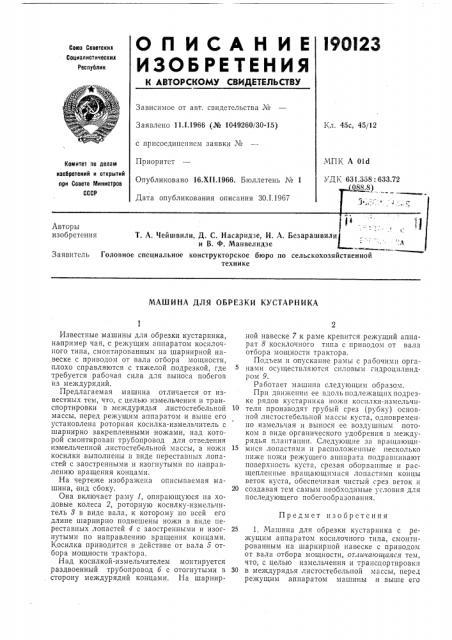

О П И С А Н И Е l9OI23

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 45с, 45/12

Заявлено 11 1.1966 (№ 1049260/30-15) с присоединением заявки №

Приоритет

Опубликовано 16.XII.1966. Бюллетень № 1

Дата опубликования описания 30.1.1967

МПК А OIcj

Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

УДК 631.358: 633.72

088.8) Авторы изобретения

A. Безарашвили по сельскохозяйственной

T. А. Чейшвили, Д. С. Насаридзе, И. и В, Ф. Манвелидзе

Головное специальное конструкторское бюро технике

Заявитель

МАШИНА ДЛЯ ОБРЕЗКИ КУСТЛРИИКА

Предмет изобретения

Известные машины для обрезки кустарника, например чая, с режущим аппаратом косилочного типа, смонтированным на шарнирной навеске с приводом от вала отбора мощности, плохо справляются с тяжелой,подрезкой, где требуется рабочая сила для выноса побегов из междурядий.

Предлагаемая машина отличается от известных тем, что, с целью измельчения и транспортировки в междурядья листостебельной массы, перед режущим аппаратом и выше его установлена роторная косилка-измельчитель с шарнирно закрепленными ножами, над которой смонтирован трубопровод для отведения измельченной листостебельной массы, а ножи косилки выполнены в виде переставпых лопастей с заостренными и изогнутыми по направлению вращения концами.

На чертеже изображена описываемая машина, вид сбоку.

Она включает раму 1, опирающуюся на ходовые колеса 2, роторную косилку-измельчитель 8 в виде вала, к которому,по всей его длине шарнирно подвешены ножи в виде переставных лопастей 4 с заостренными и изогнутыми по направлению вращения концами, Косилка приводится в действие от вала б отбора мощности трактора.

Над косилкой-измельчителем монтируется раздвоенный трубопровод б с отогнутыми в сторону междурядий концами. На шарнирной навеске 7 к раме крепится режущий аппарат 8 косилочного типа с приводом от вала отбора мощности трактора.

Подъем и опускание рамы с рабочими органами осуществляются силовым гидроцилиндром 9.

Работает машина следующим образом.

При движении ее вдоль подлежащих подрезке рядов кустарника ножи косилки-измельчи10 теля производят грубый срез (рубку) основной листостебельной массы куста, одновременно измельчая и вынося ее воздушным, потоком в виде органического удобрения в междурядья плантации. Следующие за вращающи15 мися лопастями п расположенные несколько ниже ножи рехкущего аппарата подравнивают поверхность куста, срезая оборванные и расщепленные вращающимися лопастями концы веток куста, обеспечивая чистый срез веток и

20 создавая тем самым необходимые условия для последующего побегообразования.

25 1. Машина для обрезки кустарника с режущим аппаратом косилочного типа, с IQHTHрованным на шарнирной навеске с приводом от вала отбора мощности, отличающаяся тем, что, с целью измельчения и транспортировки

30 в междурядья листостебельной массы, перед режущим аппаратом машины .и выше его

190123

Т 1

Составитель Л. Ясакова

Редактор В. Сорокин Техред А. А. Камышникова Корректоры: Л. E. Марисич и Т. Н. Костикова

Заказ 4340)13 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 установлена роторная косилка-измельчитель с шарнирно закрепленными ножами, над которой смонтирован трубопровод для отведения измельченной листостебельной массы.

2. Машина по п. 1, отличающаяся тем, что ножи косилки выполнены в виде переставных лопастей с заостренными,и изогнутыми по направлению вращения концами.
