Реферат

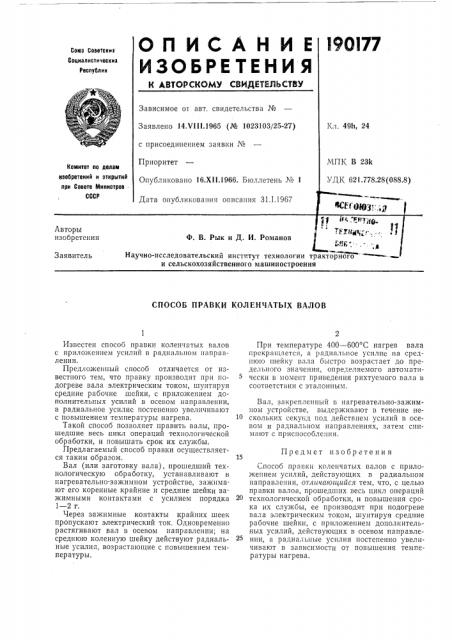

О П И С А Н И E 190|77

Союа Советскит

Социалистическиа

Республик

Зависимое от авт. свидетельства Мо

Заявлено 14Х! 1!.1965 (М 1023103/25-27) с присоединением заявки Мо

Приоритет

Опубликовано 16.Х11.1966. Бюллетень М 1

Дата опубликования описания 31.1.1967

Кл. 49h, 24

МПК В 23k

УДК 621.778.28(088.8) Комитет по делам изобретений и открытий при Совете МинистровСССР

Kf f o g.::„л

ii i, .,"Рнт-,1

*т .е ЙХИЩ

Авторы изобретения

Ф. В. Рык и Л. И. Романов

f 11f

Научно-исследовательский институт технологии тракторного и сельскохозяйственного машиностроения

Заявитель

СПОСОБ ПРАВКИ КОЛЕН 1АТЫХ ВАЛОВ

Предмет изобретения

Известен способ правки коленчатых валов с приложением усилий в радиальном направлении.

Предложенный способ отличается от известного тем, что правку производят при подогреве вала электрическим током, шунтируя средние рабочие шейки, с приложением дополнительных усилий в осевом направлении, а радиальное усилие постепенно увеличивают с повышением температуры нагрева.

Такой способ позволяет править валы, прошедшие весь цикл операций технологической обработки, и повышать срок их службы.

Предлагаемый способ правки осуществляется таким образом.

Вал (или заготовку вала), прошедший технологическую обработку, устанавливают н пагревательно-зажимном устройстве, зажимают его коренные крайние и средние шейки зажимными контактами с усилием порядка

1 — 2 т.

Через зажимные контакты крайних шеек пропускают электрический ток. Одновременно растягивают вал в осевом направлении; на среднюю коленную шейку действуют радиальные усилия, возрастающие с повышением температуры.

При температуре 400 †6 С нагрев вала прекращается, а радиальное усилие на средшою шейку вала быстро возрастает до предельного значения, определяемого автоматически в момент приведения рихтуемого вала в соответствии с эталонным.

Вал, закрепленный в нагревательно-зажимном устройстве, выдерживают в течение не10 скольких секунд под действпем усилий в осевом и радиальном направлениях, затем снимают с приспособления.

Способ правки коленчатых валов с приложением усилий, действующих в радиальном направлении, отличающийся тем, что, с целью правки валов, прошедших весь цикл операций технологической обработки, и повышения срока их службы, ее производят при подогреве вала электрическим током, шунтируя средние рабочие шейки, с приложением дополнительных усилий, действующих в осевом направлении, а радиальные усилия постепенно увеличивают в зависимости от повышения температуры нагрева.
