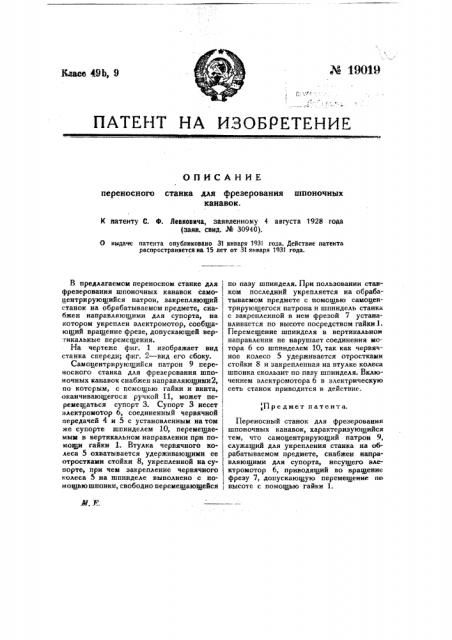

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ переносного станка для фрезерования шпоночных канавок.

К патенту С. Ф. Левковича, заявленному 4 августа 1928 года

{заяв. свид. М 30940).

О выдаче патента опубликовано 31 января 1931 года. Действие патента распространяется на 15 лет от 31 января 1931 года.

В предлагаемом переносном станке для фрезерования шпоночных канавок самоцентрируюшийся патрон, закрепляющий станок на обрабатываемом предмете, снабжен направляющими для супорта, на котором укреплен электромотор, сообщающий вращение фрезе, допускающей вертикальные перемещения.

На чертеже фиг. 1 изображает вид станка спереди; фиг. 2 — вид его сбоку.

Самоцентрируюшийся патрон 9 переносного станка для фрезерования шпоночных канавок снабжен направляющими2, по которым, с помощью гайки и винта, оканчивающегося ручкой 11, может перемещаться супорт 3. Супорт 3 несет электромотор 6, соединенный червячной передачей 4 и 5 с установленным на том же супорте шпинделем 10, перемещаемым в вертикальном направлении при помощи гайки 1. Втулка червячного колеса 5 охватывается удерживающими ее отростками стойки 8, укрепленной на супорте, при чем закрепление червячного колеса 5 на шпинделе выполнено с помощьюшпонки, свободно перемещающейся! по пазу шпинделя. При пользовании станком последний укрепляется на абраба1 тываемом предмете с помощью самоцентрирующегося патрона и шпиндель станка с закрепленной в нем фрезой 7 устанавливается по высоте посредством гайки l.

Перемещение шпинделя в вертикальном направлении не нарушает соединения мотора 6 со шпинделем 10, так как червячное колесо 5 удерживается отростками стойки 8 и закрепленная на втулке колеса шпонка скользит по пазу шпинделя. Включением электромотора 6 в электрическую сеть станок приводится в действие.

,Ï ре дмет патента.

Переносный станок для фрезерования шпоночных канавок, характеризуюшийся тем, что самоцентрируюший патрон 9, служащий для укрепления станка на обрабатываемом предмете, снабжен направляющими для супорта, несущего электромотор б, приводящий во вращение фрезу 7, допускающую перемещение по высоте с помощью гайки 1.
