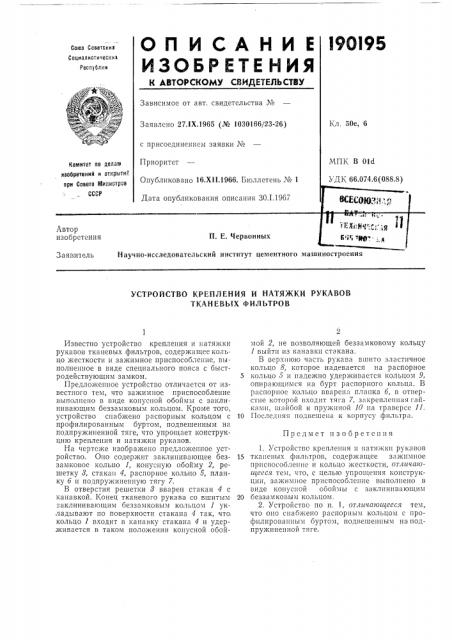

О П

ИЗО

Союэ Ссеетских

Социалистически»

Ресотблии

К АВТОРС

Зависимое от

Заявлено 27.IX с присоединени

Приоритет

Опубликовано

Дата опублико

Комитет оо делэге изобретений и Открытий ори Соеете Мииистрое

СССР

Автор изобретения

Научно-исследовательский институт цементного машиностроения

Заявитель

УСТРОЙСТВО КРЕПЛЕНИЯ И НАТЯЖКИ РУКАВОВ

ТКАНЕВЪ|Х ФИЛЬТРОВ

Предмет изобретения

Известно устройство крепления и натяжки рукавов ткаиевых фильтров, содержащее кольцо жесткости и зажимное приспособление, выполненное в виде специального пояса с быстродействующим замком.

Предложенное устройство отличается от известного тем, что зажимиое приспособление выполнено в виде конусиой обоймы с заклииивающим беззамковым кольцом. Кроме того, устройство сггабжено распорным кольцом с профилированным буртом, подвешенным на подпружиненной тяге, что упрощает конструкцию крепления и натяжки рукавов.

На чертеже изображено предложенное устройство. Оно содерткит заклииивающее беззамковое кольцо 1, конусную обойму 2, решетку 8, стакагг 4, распорное кольцо 5, планку б и подпружиненную тягу 7.

В отверстия решетки 8 вварен стакан 4 с канавкой. Конец тканевого рукава со вшитым заклинивающим беззамковым кольцом 1 ук.ладывают по поверхности стакана 4 так, что кольцо 1 входит в канавку стакана 4 и удерживается в таком положении коиусной обоймой 2, не позволяющей беззамковому кольцу

1 выйти из канавки стакана.

В верхшою часть рукава вшито эластичное кольцо 8, которое надевается на распорное

5 кольцо б и надежно удерживается кольцом 9, опирающимся на бурт распориого кольца. В распориое кольцо ввареня планка б, в отверстие которой входит тяга 7, закрепленная гайками, шайбой и пружиной 10 ия траверсе 11, 10 Последняя подвешена к корпусу фильтря.

1. Устройство крепления и натяжки рукавов

15 ткяиевых фильтров, содержащее зяхкимное приспособление и кольцо жесткости, отлггчающееся тем, что, с целью упрощения конструкции, зажимиое приспособление выполнено в виде коиусиой обоймы с заклинивающим

20 беззамковым кольцом.

2. Устройствс по п. 1, отличающееся тем, что оио снабжено распориым кольцом с профилированным буртом, подвешенным на подпружиненной тяге.

190195

Составитель Ф. Федорова

Техред Т. П. Курилко Корректоры: С. Н. Соколова и E. Ф. Полионова

Редактор Л. К. Ушакова

Заказ 4344)12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
