Реферат

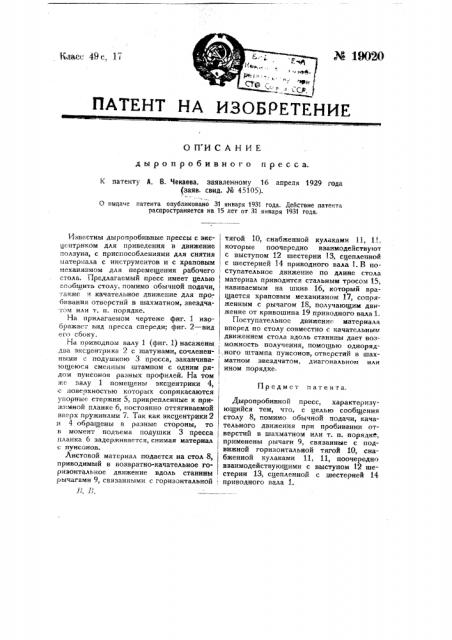

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ дыропробивного пресса.

К патенту A. В. Чекаева, заявленному 16 апреля 1929 года (заяв. свид. М 45105).

О выдаче патента опубликовано 31 января 1931 года. Действие патента распространяется на 15 лет от 31 января 1931 года.

Предмет патента.

Известны дыропробивные прессы с эксцентриком для приведения в движение ползуна, с приспособлениями для снятия материала с инструментов и с храповым механизмом для перемещения рабочего стола. Предлагаемый пресс имеет целью сообщить столу, помимо обычной подачи, : акже и качательное движение для пробивания отверстий в шахматном, звездчатом или т. п. порядке.

На прилагаемом чертеже фиг. 1 изображает вид пресса спереди„фиг. 2 — вид его сбоку.

На поиводном валу 1 (фиг. 1) насажены два эксцентрика 2 с шатунами, сочлененными с подушкою 3 пресса, заканчивающеюся сменным штампом с одним рядом пунсонов разных профилей. На том же валу 1 помещены эксцентрики 4, воверхностью которых соприкасаются упорные стержни 5, прикрепленные к прижимной планке 6, постоянно оттягиваемой вверх пружинами 7. Так как эксцентрики 2 и 4 обращены в разные стороны, то в момент подъема подушки 3 пресса планка 6 задерживается, снимая материал с пунсонов.

Листовой материал подается на стол 8, приводимый в возвратно-качательное горизонтальное движение вдоль станины рычагами 9, связанными с горизонтальной

Л. li . тягой 10, снабженной кулаками 11, которые поочередно взаимодействуют с выступом 12 шестерни 13, сцепленной с шестерней 14 приводного вала 1. В по,, ступательное движение по длине стола материал приводится стальным тросом 15, навиваемым на шкив 16, который вращается храповым механизмом 17, сопряженным с рычагом 18, получающим движение от кривошипа 19 приводного вала 1.

Поступательное движение материала вперед по столу совместно с качательным движением стола вдоль станины дает возможность получения, помощью одноряд1.ного штампа пунсонов, отверстий в шахматном звездчатом, диагональном или ином порядке, Дыропробивной пресс, характеризующийся тем, что, с целью сообщения столу 8, помимо обычной подачи, качательного движения при пробивании от-! верстий в шахматном или т. п. порядке, ! применены рычаги 9, связанные с подвижной горизонтальной тягой 10, снабженной кулаками 11, 11, поочередно взаимодействующими с выступом 12 шестерни 13, сцепленной с шестерней 14 приводного вала 1.
