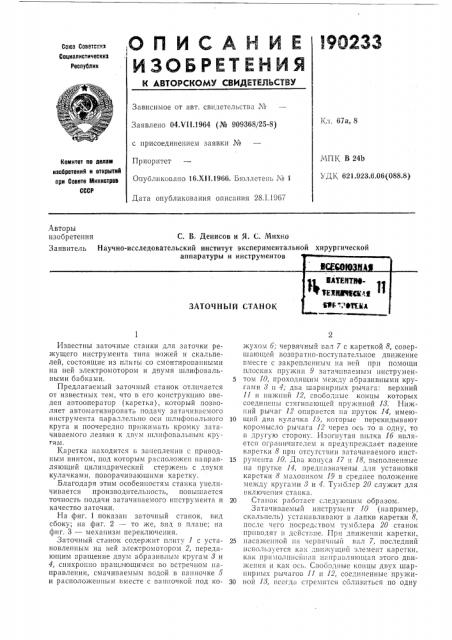

,О П И С А Н И Е оциалистичес

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЫЛВУ

Зависимое от авт. свидетельства №

1 л. 67а, 8

Заявлено 04.VII.1964 (№ 909368/25-8) с присоединением заявки №

Приоритет

Опубликовано 16.XI1.1966, Бюллетень ¹ 1

Дата опубликования описания 28,1,1367

МПЬ; В 24b

УДК, 621.923.6.06(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения С. В, Денисов и Я. С. Михно

Заявитель Научно-исследовательский институт экспериментальной хирургической

Известнь! заточные станки для заточки режущего инструмента типа ножей и скальпелей, состоящие из плигы со смонтированными на ней электромотором и двумя шлифовальными бабками.

Предлагаемый заточный станок отличается от известных тем, что в его конструкцию введен автооператор (каретка), который позволяет автоматизировать подачу затачиваемого инструмента параллельно оси шлифоьальпого круга и поочередно пр11>кимать кромку затачиваемого лезвия к двум и!лифовальпым круга ы.

Каретка находится «зацеплении с приводным винтом, под которым располохкец направляющий цилиндрический стержень с двумя кулачками, поворачивающими каретку.

Благодаря этим особенностям станка увеличивается производительность, повышается точность подачи затачиваемог0 инструмента и качество заточки.

На фиг. 1 показан заточный станок, вид сбоку; на фиг. 2 — то >ке, вид в плане; па фиг. 3 — механизм переключения.

Заточный станок содержит плиту 1 с установленным на ней электромотором 2, передающим вращение двум абразив;!ым кругам 8 и

4, синхронно вращающимся во встречном направлении, смачиваемым водой в ванночке 5 и расположенным вместе с вап под кожухом 6; червячный вал 7 с кареткой 8, совершаюц,ей возвратно-поступательное движение вместе с закрепленны!1 на ней при помощи плоских пружин 9 затачпваемым пнструмен5 том 10, проходящим между абразивными кругами 8 и 4; два шарнирных рычага: верхний

11 и шлжппй 12, свободные концы которых соединены стяги«ающей пружиной 18. Нижний рычаг 12 опирается на пруток 14, имею10 щий два кулачка И, которые перекидывают коромысло рычага 12 через ось то в одну, то в другую сторону. Изотч1утая вилка 16 является ограничителем и предупреждает падение каретки 8 прп отсутствии затачпваемого инст15 румента 10. Два конуса 17 и 18, выполненные на прутке 14, пред11азначецы для установки каретки 8 ъ1аховиком 19 В среднее положение между кругами 8 и 4. Тумблер 20 служит для включения станка.

20 Ста!юк работает следующим образом.

Затачиваемый инструмент 10 (например, скальпель) устанавливают в лапки каретки 8, после чего посредством тумблера 20 станок приводят «дсйстш!е. Прп движении каретки, 25 насаженной rra червя rIIIri вал 7, последний !!спольз ется r!aк д«115кущп11 э, 1е:!!епт каретки, I(aк пря!Iолп1101I«ая 11аг!р11«л51101цая этого движения и как ось. Свободные концы двух шар»op!I!Is рычагов 11 н 12, соединенные пружиЗ0 пой 18, всегда стремятся сблизиться по одну

190233

Ф или по другую сторону от оси, вокруг которой кулачками 1о качается каретка 8, прижимая скальпель то к одному, то к другому абразивному кругу.

Конусы 17 и 18 предохраняют лезвие скальпеля от удара об абразивный круг в момент переключения. Если на станке закреплен скальпель меньшей длины, то каретка 8 подочдет к одному из абразивных кругов значительно раньше, чем кончик скальпеля опустится на рабочую поверхность абразива, и скальпель может воткнуться в абразив. Чтобы предотвратить это, конус 17 выполнен более длинным и, двигая его вперед, можно установить так, чтобы кончик скальпеля коснулся абразивного круга в 2 лм от торца. Конус 18 закреплен неподвижно, так как ручки скальпелей одинаковы и начало режущей кромки скальпеля всегда находится в одном положении относительно каретки 8. После четырехпяти циклов возвратно поступательного дви

>кения по червячному валу 7 каретки 8 с закрепленным на ней скальпелем, который прижимается то одной, то другой стороной к аб5 разивным кругам 8 и 4, станок выключается, и скальпель готов к употреблению.

Предмет изобретения

Заточный станок для заточки режущего ин10 струмента типа ножей и скальпелей, состоящий из плиты со смонтированным на ней электромотором и двумя шлифовальными бабками, отличающийся тем, что, с целью повышения точности и производительности, на пли15 те смонтирован автооператор, выполненный в виде каретки с гайкой, находящейся в зацеплении с приводным винтом, под которым расположен направляющий цилиндрический стер>кепь с двумя кулачками, осуществляющими

20 поворот каретки.

190233

2 д 1Þ д 6 3

1/ 1 7 Nf g 14 иг 1

A -А

IS иг 9
