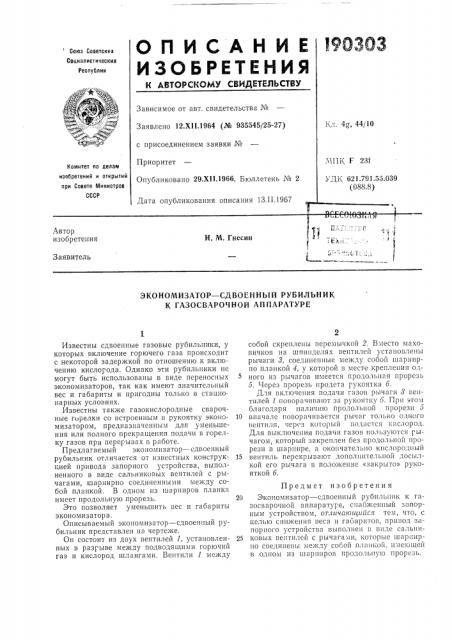

ОПИСАНИЕ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.XII.1964 (№ 935545/25-27) с присоединением заявки №

Приоритет

Опубликовано 29.XII 1966. Бюллетень № 2

1;л. 4т, 44/10

МПК Г 23f

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.791.55.О39 (088.8) Дата опубликования описания 13,II.1967

AsTop изобретения

И. М. Гнесин

Заявитель

ЭКОНОМИЗАТОР— СДВОЕННЫЙ РУБИЛЬНИК

К ГАЗОСВАРОЧНОЙ АППАРАТУРЕ

Известны сдвоенные газовые рубильники, у которых включение горючего газа происходит с некоторой задержкой по отношению к включению кислорода. Однако эти рубильники не могут быть использованы в виде переносных экономизаторов, так как имеют значительный вес и габариты и пригодны только в стационарных условиях.

Известны также газокислородные сварочные горелки со встроенным в рукоятку экопомизатором, предназначенным для уменьшения или полного прекращения подачи в горелку газов при перерывах в работе.

Предлагаемый экономизатор — сдвоенный рубильник отличается от известных конструкцией привода запорного устройства, выполненного в виде сальниковых вентилей с рычагами, шарнирно соединенными между собой планкой. В одном из шарниров планка имеет продольную прорезь.

Это позволяет уменьшить вес и габариты экономизатора.

Описываемый экономизатор — сдвоенный рубильник представлен на чертеже.

Он состоит из двух вентилей 1, установленных в разрыве между подводящими горючий газ и кислород шлангами. Вентили 1 мехкду сооой скреплены перемычкой 2. Вместо маховичков на шпинделях вентилей установлены рычаги 8, соединенные между собой шарнирно планкой 4, у которой в месте крепления одного из рычагов имеется продольная прорезь б. Через прорезь продета рукоятка б.

Для включения подачи газов рычаги 8 ьентилей 1 поворачивают за рукоятку б. Прн этом благодаря наличию продольной прорези б

10 вначале поворачивается рычаг только одного вентиля, через которьш подастся кислород.

Для выключения подачи газов пользуются рычагом, который закреплен без продольной»рорези в шарнире, а окончательно кпслоро;1пьш

15 вентиль перекрывают дополнительной досылкой его рычага в положение «закрыто» рукояткой б.

Предмет изобретения

20 Экономизатор — сдвоенный рубильник к газосварочной аппаратуре, снабженный запорным устройством, от,гичающггйгся тем, что, с целью снижения веса и габаритов, пршгод запорного устройства выполнен в виде сальни25 ковых neinii;Iei с рычагами, которые шар шрII0 сое;jHIICIibl менарду собой планI.ой, пме!ошей в одном из шарниров продольпуго прорезь.

190303

Редактор Б. С. Нанкина

Заказ 173/10 Тираж 535 Подписное

ЦН!1ИП11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель А. Н. Казанский

Техред Л. Бриккер

Корректоры; T. Н, Костикова и О. Б. Тюрина
