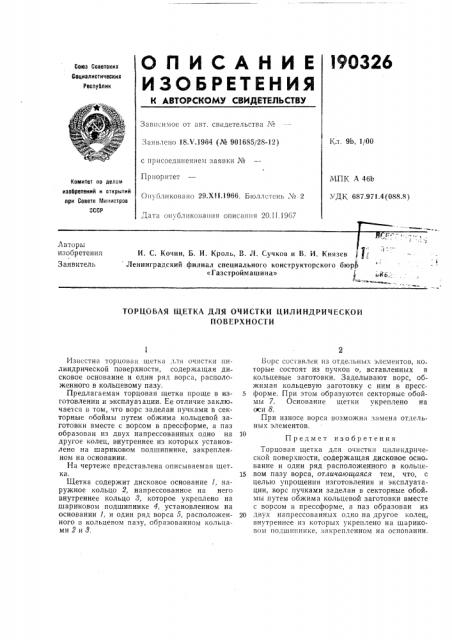

О П И С Л Н И Е ВОЗЯЬ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 9b, 1/00
Заявлено 18.V.1964 (,% 901685/28-12) с присоединением заявки №
Приоритет
МПК А 46b
УДК 687.971.4(088.8) Комитет по делам изобретеиий и открытий при Совете Министров
СССР
Опубликовано 29.Х11.1966. Бюллетень № 2
Дата опубликования описания 20,1!.1967 л
r.Авторы изобретения
Заявитель
И. С. Кочин, Б. И. Кроль, В. Jl. Сучков и И. И. Книвев (Ленинградский филиал специального конструкторского бюро
«Газстроймашина» .кь..
ТОРЦОВАЯ ЩЕТКА ДЛЯ ОЧИСТКИ ЦИЛИНДРИЧЕСКОЙ
ПОВЕРХНОСТИ
Известна торцовая щетка дл» очистки цилиндрической поверхности, содержащая дисковое основание и один ряд ворса, расположенного в кольцевому пазу.
Предлагаемая торцовая щетка проще в изготовлении и эксплуазации, Ее отличие заключается в том, что ворс заделан пучками в секторные обоймы путем обжима кольцевой заготовки вместе с ворсом в прессформе, а паз образован из двух напрессованных одно на другое колец, внутреннее из которых установлено на шариковом подшипнике, закрепленном на основании, На чертеже представлена описываемая щет ка.
Щетка содержит дисковое основание 1, наружное кольцо 2, напрессованное на него внутреннее кольцо 3, которое укреплено на шариковом подшипнике 4, установленном на основании 1, и один ряд ворса 5, расположенного в кольцевом пазу, образованном кольцами 2 и т.
Ворс составлен нз отдельных элементов, ко торые состоят из пучков о, вставленных в кольцевые заготовки. Заделывают ворс, обжимая кольцевую заготовку с ним в пресс5 форме. При этом образуются секторные обоймы 7. Основание щетки укреплено на оси 8.
При износе ворса возможна замена отдельных элементов.
Предмет изобретения
Торцовая щетка для очистки цилиндрической поверхности, содержащая дисковое основание и один ряд расположенного в кольце1S вом пазу ворса, отличающаяся тем, что, с целью упрощения изготовления и эксплуатации, ворс пучками заделан в секторные обоймы путем обжима кольцевой заготовки вместе с ворсом в прессформе, а паз образован из
20 двух напрессованных одно на другое колец, внутреннее из которых укреплено на шариковом подшипнике, закренленном на основании.
190326
Мю,, А-А
