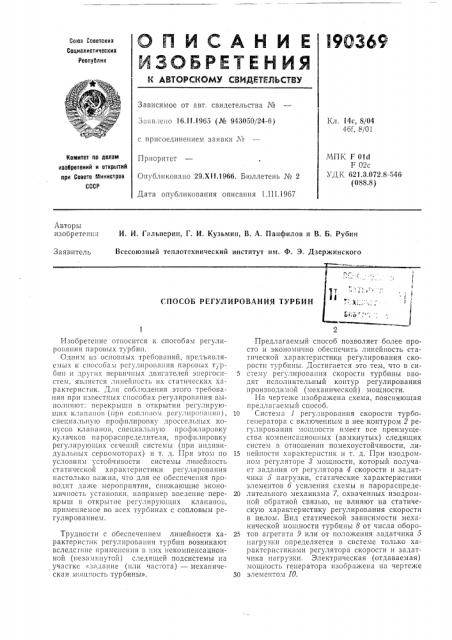

СПОСОБ РЕГУЛИРОВАНИЯ ТУРБИ

Изобретение относится к способам регулирования паровых турбин.

Одним нз основных требований, предъявляемых к способам регулирования паровых т, рбин и других первичных двигателей энергосистем, является линейность их статических характеристик. Для собл1одения этого требоьания при известных способах регулирования выполняют: перекрыши в открытии регулирующих клапанов (при сопловом регулпро.",анпш), специальную профилировку дроссель ых «опусов клапанов, специальную профилировку кулачков парораспределителя, профилировку регулирующих сечений системы (при индивидуальных сервомоторах) и т. д. При этом по условиям устойчивости системы линейность статической характеристики регулирования настолько важна, что для ее обеспечения проводят даже мероприятия, снижающие экономичность устаногки, например введение перекрыш в открытие регулирующих клапанов, применяемое во всех турбинах с сопловым регулированием.

Трудности с обеспечением линейности характеристик регулирования турбин возникают вследствие применения в них некомпенсационной (незамкнутой) следящей подсистемы на участке тзадание (нли частота) — механическая мощпость турбины».

Предлагаемый способ позволяет более просто и экономично обеспечить линейность статической характеристики регулирования скорости турбины. Достигается это тем, что в си5 стему регулирования скорости турбины BBQдят исполнительный контур регулирования производимой (механической) мощности.

На чертеже изображена схема, поясняющая предлагаемый способ.

10 Система 1 регулирования скорости турбогенератора с включенным в нее контуром 2 регулирования мощности имеет все преимущества компенсационных (замкнутых) следящих систем в отношении помехоустойчивости, ли15 нейности характеристик и т. д. При изодромном регуляторе 8 мощности, который получает задания от регулятора 4 скорости и задатчика 5 нагрузки, статические характеристики элементов 6 усиления схемы и парораспреде20 лительного механизма 7, охваченных изодромной обратной связью, не влияют на статическую характеристику регулирования скорости в целом. Вид статической зависимости механической мощности турбины 8 от числа оборо25 тов агрегата 9 или от положения задатчика 5 нагрузки определяется в системе только характеристиками регулятора скорости и задатчика нагрузки. Электрическая (отдаваемая) мощность генератора изооражена на чертеже

ЗО элементом 10.

190369

Составитель М. Миримский

Редактор Н. П. Белявская Техред Л. Бриккер Корректоры: В. В. Крылова и Е. Ф. Полионова

Заказ 258/8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2

Таким образом, в системе регулирования скорости турбины, имею|цей исполнительный контур регулирования производимой (механической) мощности, нет необходимости в строгом подчинении профилирозки регулирующих сечений схемы и кулачков парораспределительного механизма требованию обеспечения линейности статической характеристики регулирования.

Система регулирования с регулятором мощности обеспечивает линейность статической характеристики также без перекрыш в открытии регулирующих клапанов, что повышает к.п.д. турбин. Ввод импульса по мощности в систему регулирования турбины может быть осуществлен через серийно выпускаемые турбостроительными заводами электрогидравлические преобразователи, 5

Предмет изобретения

Способ регулирования турбин, оборудованных регуляторами скорости и производимой мощности, отличающийся тем, что, с целью

10 обеспечения линейности статических характеристик регулирования и повышения к.п.д. турбины, в систему регулирования скорости турбины подают импульс, пропорциональный производимой мощности,
