Реферат

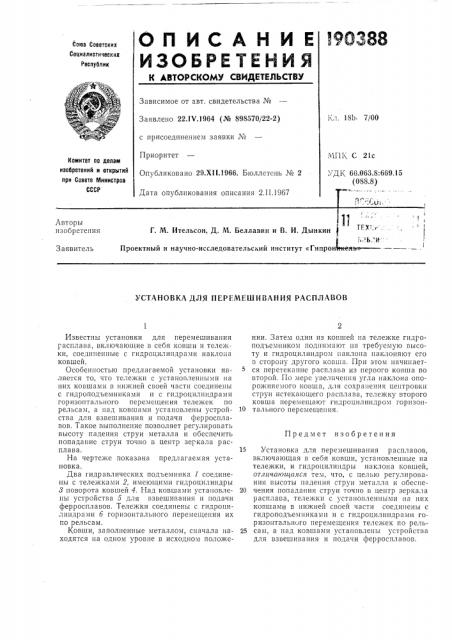

ОП ИС А Н И Е

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ВО388

Cows Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18Ь. 7/00

Заявлено 22.IV.1964 (№ 898570/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 29.XII.1966. Бюллетень № 2

Дата опубликования описания 2.II.1967

МПК С 21с

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.063.8:669.15 (088.8) Авторы изобретения

Г. М. Ительсон, Д. М. Беллавин и В. И. Дынкин

Проектный и научно-исследовательский институт «Гипрон.

Заявитель

УСТАНОВКА ДЛЯ ПЕРБМЕШИВАНИЯ РАСПЛАВОВ нии. Затем один из ковшей ца тележке гидроподъемником поднимают па требуемую высоту и гидроцилиндром наклона наклоняют его в сторону другого ковша. При этом начинается перетекание расплава из первого ковша во второй. По мере увеличения угла наклона опорожняемого ковша, для сохранения центровки струи истекающего расплава, тележку второго ковша перемещают гидроцилиндром горнзон10 тального перемещения.

15 Установка для перемешивания расплавов, включающая в себя ковши, установленные на тележки, и гидроцилипдры наклона ковшей, отличающаяся тем, что, с целью регулирования высоты падения струи металла и обеспе20 чения попадания струи точно в центр зеркала расплаьа, тележки с установленными на них ковшами в нижней своей части соединены с гидроподъемниками и с гидроцилиндрами горизонтального перемещения тележек по рель25 сам, а над ковшами установлены устройства для взвешивания и подачи ферросплавов.

Известны установки для перемешивания т асплава, вк,почающие в себя ковши и тележки, соединенные с гидроцилиндрами наклона ковшей.

Особенностью предлагаемой установки является то, что тележки с установленными на них ковшами в нижней своей части соединены с гидроподъемниками и с гидроцилиндрами горизонтального перемещения тележек по рельсам, а над ковшами установлены устройства для взвешивания и подачи ферросплавов. Такое выполнение позволяет регулировать высоту падения струи металла и обеспечить попадание струи точно в центр зеркала расплава.

На чертеже показана предлагаемая установка.

Два гидравлических подъемника 1 соединены с тележками 2, имеющими гидроцилиндры

8 поворота ковшей 4. Над ковшами установлены устройства б для взвешивания и подачи ферросплавов. Тележки соединены с гидроцилиндрами б горизонтального перемещения их по рельсам.

Ковши, заполненные металлом, сначала находятся на одном уровне в исходном положеПредмет изобретения

190388

Составитель P. Зельцер

Редактор Н. Корченко Техред Л. Бриккер Корректоры: Е. Д, Курда>мо» и Е. Ф, Полионова

Заказ 11/1 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
