l98433

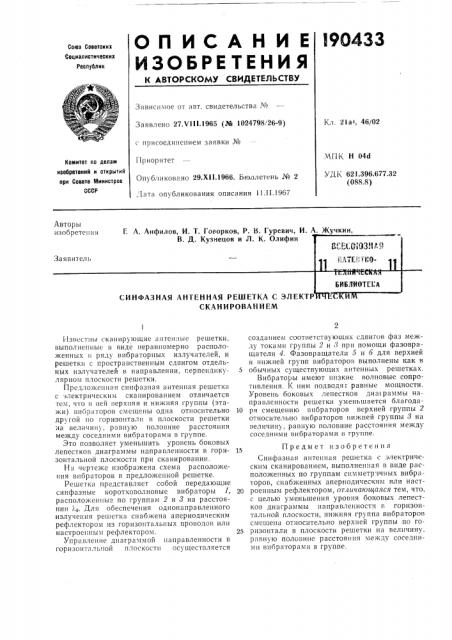

О11ИСАН И Е

ИЗОВРЕТЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.V I I I.1965 (1тй 1024798/26-9) с присоединением заявки №

Приоритет

Опубликовано 29.Xll.1966. Ьюллетень № 2, 1ата опубликования описания 11.II.1967

К;, 21а>, 46/02.ЧПК Н 04d

УДК 621.396.677.32 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы

Е А. Анфилов, И, T. Говорков, P. В. Гуревич, И. А. Жучкин, АЯ Е ТКА С

СКАНИРОВАИИЕМ

Известны сканирующие антенные решетки, выполненные в виде неравномерно расположенных в ряду вибраторных излучателей, и решетки с пространственным сдвигом отдельных излучателей в направлении, r:åðïåíäèêóлярном плоскости решетки.

Предложенная синфазная антенная решетка с электрическим сканированием отличается тем, что в ней верхняя и нижняя группы (этажи) избр ITopoB смещены одна относительно другой но горизонтали в плоскости решетки на величин, равную половине расстояния между соседними вибраторами в группе.

Это позволяет уменьшить уровень боковых лепестков диаграммы направленности в горизонтальной плоскости при сканировании.

На чертеже изображена схема расположения вибраторов в предложенной решетке.

Решетка представляет собой передающие синфазные коротковолновые вибраторы 1, расположенные по группам 2 и 8 на расстоянии ло. Для обеспечения однонаправленного излучения решетка снабжена апериодическим рефлектором из горизонтальных проводов или настроенным рефлектором.

Управление диаграммой направленности в горизонтальной плоскости осуществляется созданием соответствующих сдвигов фаз между токами группы 2 и Л при помощи фазовращателя 4. Фазовращатели б и б для верхней и нижней групп вибраторов выполнены как в

5 обычных существующих антенных решетках.

Вибраторы имеют низкие волновые сопротивления. К ним подводя г равные мощности.

Уровень боковых лепестков диа рахтмы направленности решетки уменьшается благода10 ря смещению внбраторов верхней группы 2 относительно вибраторов нижней группы 8 на величинх, равную половине расстояния между соседними вибраторами в группе.

Предмет изобретения

Синфазная антенная решетка с электрическим сканированием, выполненная в виде расположенных по группам симметричных вибраторов, снабженных апериодическим или наст20 роенным рефлектором, отличающаяся тем, что, с целью уменьшения уровня боковых лепестков диаграммы направленност г: горизонтальной плоскости, нижняя группа вибраторов смещена относительно верхней группы по го25 ризонтали в плоскости решетки на величину, равную половине расстояния между соседними виораторами в группе.

190433

Составите,»» Х. Нгуен

Рсдактор И. Грузова Техред А. А. Камышникова Корректоры: В. В. Крылова и Е. Ф. Полионова

Заказ 17б!4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
