Реферат

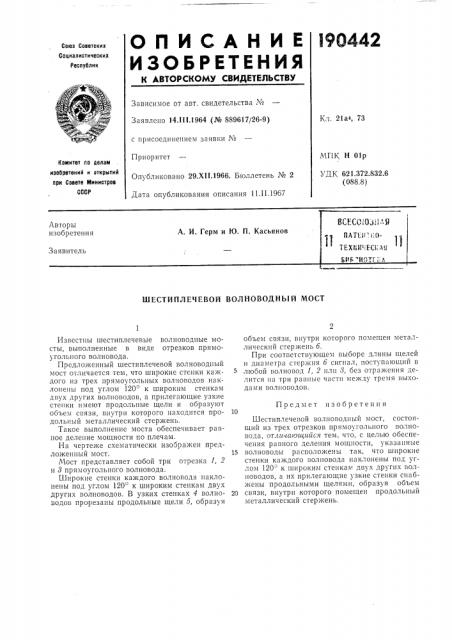

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l9O442

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14 111.1964 (№ 889617/26-9) Кл, 21а, 73 с присоединением заявки ¹

Приоритет

S .11 . H 01p

Комитет по делам изобретений и открнтий при Совете Министров

СССР

УДК 621.372.832.6 (088.8) Опубликовано 29.XII.1966. Бюллетень № 2

Дата опубликования описания 11.II.19á7

ШЕСТИПЛЕЧЕВОИ ВОЛНОВОДНЫЙ МОСТ объем связи, внутри которого помегцен металлический стержень б.

При соответствующем выборе длины щелей и диаметра стержня б сигнал, поступающий в любой волновод 1, 2 нлн 3, без отражения делится на три равные части между тремя выходами Волноводов.

Шестиплечевой волноводный мост, состоящий из трех отрезков прямоугольного волновода, отлачтощайся тем, что, с целью обеспечения равного деления мощности, указанные

15 волноводы расположены так, что широкие стенки каждого волновода наклонены под углом 120 к широким стенках двух других волноводов, а их прилегающие узкие стенки снабжены продольными щелями, образуя объем

20 связи, внутри которого помещен продольный металлический стержень.

Известны шестиплечевые волноводные мосты, выполненные в виде отрезков прямоугольного волновода.

Предложенный шестиплечевой волноводный мост отличается тем, что широкие стенки ка клого из трех прямоугольных волноводов наклонены под углом 120 к широким стенкам двух других волноьодов, а прилегающие узкие стенки имеют продольные щели и образуют объем связи, внутри которого находится продольный металлический стержень.

Такое выполнение моста обеспечивает равное деление мощности по плечам.

На чертеже схематически изображен предложенныЙ мост.

Мост представляет собой три отрезка 1, 2 и 8 прямоугольного волновода.

Широкие стенки каждого волновода наклонены под углом 120 к широким степкам двух других волноводов. В узких стенках 4 волноводов прорезаны продольные щели 5, образуя

Предмет изобретения

190442

Составитель Х. Нгуеи

Редактор И. Грузова Техред А. А. Камышникова Корректоры; В. В. Крылова и А. М. Смак

Заказ 176/10 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
