Реферат



l9O445

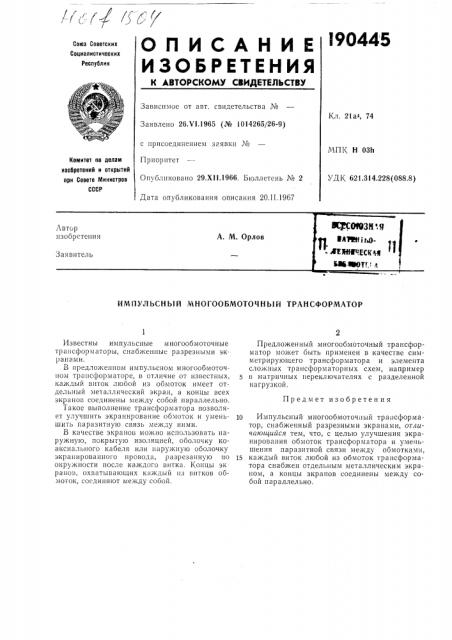

ОПИСАНИЕ

ИЗОЫЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.V1.1965 (№ 1014265/26-9) Кл. 21а4, 74 с присоединением заявки №

Приоритет

Опубликовано 29,Х11,1966. Бюллетень ¹ 2

МПК Н 03h

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.314.228(088.8) Дата опубликования описания 20.II 1967

ИМПУЛЬСНЪ|Й МНОГООБМОТОЧНЪ|Й ТРАНСФОРМАТОР

Предмет изобретения

Известны импульсные многообмоточные трансформаторы, снабженные разрезными экранами.

В предложенном импульсном многообмоточном трансформаторе, в отличие от известных, каждый виток любой из обмоток имеет отдельный металлический экран, а концы всех экранов соединены между собой параллельно.

Такое выполнение трансформатора позволяет улучшить экранирование обмоток и уменьшить паразитную связь между ними.

В качестве экранов можно использовать наружную, покрытую изоляцией, оболочку коаксиального кабеля или наружную оболочку экранированного провода, разрезанную по окружности после каждого витка. Концы эк ранов, охватывающих каждый из витков обмоток, соединяют между собой.

Предложенный многообмоточный трансформатор может быть применен в качестве симметрирующего трансформатора и элемента сложных трансформаторных схем, например в матричных переключателях с разделенной нагрузкой.

10 Импульсный многообмоточпый трансформа. тор, снабженный разрезными экранами, отличаюи ийся тем, что, с целью улучшения экранирования обмоток трансформатора и уменьшения паразитной связи между обмотками, 15 каждый виток любой из обмоток трансформатора снабжен отдельным металлическим экраном, а концы экранов соединены между собой параллельно.
