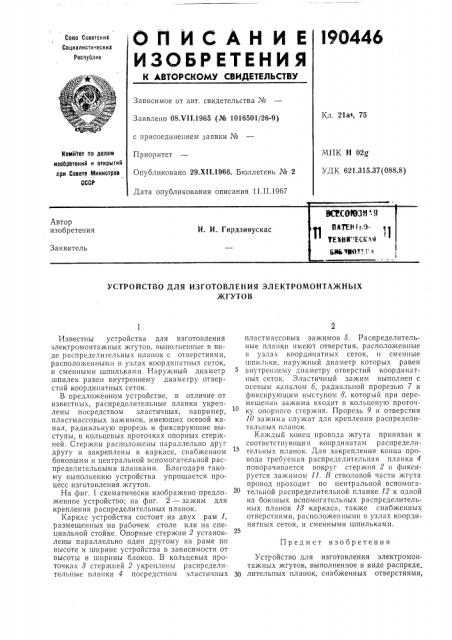

ОП ИСАН И Е
l9 0446
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 21а, 75
Заявлено 08.VI 1.1965 (№ 1016501126-9) с присоединением заявки №
Приоритет
Опубликовано 29.XII.1966. Бюллетень № 2
Дата опубликования описания 11.11.1967
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК Н 02g
УДК 621.315.37(088.8) УСТРОИСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОМОНТАЖНЫХ
ЖГУТОВ
Предмет изобретения
Известны устройства для изготовления электромонтажных жгутов, выполненные в виде распределительных планок с отверстиями, располо>кенными в узлах координатных сеток, и сменными шпильками. Наружный диаметр шпилек равен внутреннему диамегру отверстий координатных сеток.
В предложенном устройстве, в отличие от известных, распределительные планки укреплены посредством эластичных, например, пластмассовых зажимов, имеющих осевой канал, радиальную прорезь и фиксирующие выступы, в кольцевых проточках опорных стер>кней. Стержни располо>кены параллельно друг другу и закреплены в каркасе, снабженном боковыми и центральной вспомогательной распределительными планками. Благодаря такому выпол) ению устройства упрощается процесс изготовления жгутов.
На фиг. 1 схематически изображено предложенное устройство; на фиг. 2 — зажим для крепления распределительных планок.
Каркас устройства состоит из двух рам 1, размещенных на рабочем столе или на специальной стойке. Опорные стержни 2 установлены параллельно один другому на раме по высоте и ширине устройства в зависимости от высоты и ширины блоков. В кольцевых проточках 8 стержней 2 укреплены распределительные планки 4 посредством эластичных пластмассовых зажимов 5. Распределительные планки имеют отверстия, располо>кенные в узлах координатных сеток, и сменные шпильки, наружный диаметр которых равен внутреннему диаметру отверстий координатных сеток. Эластичный зажим выполнен с осевым каналом б, радиальной прорезью 7 и фиксирующим выступом 8, который при перемещении зажима входит в кольцевую проточку опорного стержня. Прорезь 9 и отверстия
10 за>кима служат для крепления распределительных планок.
Каждый конец провода жгута привязан к соответствующим координатам распределительных планок. Для закрепления конца провода требуемая распределительная планка 4 поворачивается вокруг стержня 2 и фиксируется зажимом 11. В стволовой части жгута провод проходит по центральной вспомогательной распределительной планке 12 к одной из боковых вспомогательных распределительных планок 18 каркаса, также снабженных отверстиями, расположенными в узлах координатных сеток, и сменными шпильками.
Устройство для изготовления электромонтажных жгутов, выполненное в виде распреде
30 лительных планок, снабженных отверстиями, 190446
4U2. /
7 г
°
Составитель Э. Фридолина
Редактор И. Грузова Техред А. А. Камышникова Корректоры: В. В. Крылова и А. М. Смак
Заказ 176/12 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 расположенными в узлах координатных сеток, и сменными шпильками, наружный диаметр которых равен внутреннему диаметру отверстий координатных сеток, отличающееся тем, что, с целью упрощения процесса изготовления жгутов, распределительные планки укреплены посредством эластичных, например, пластмассовых зажимов, снабженных осевым каналом, радиальной прорезью и фиксирующими выступами, в кольцевых проточках опорных стержней, расположенных параллельно один относительно другого и укрепленных в
5 каркасе, снабженном боковыми и центральной вспомогательной распределительными планками.
