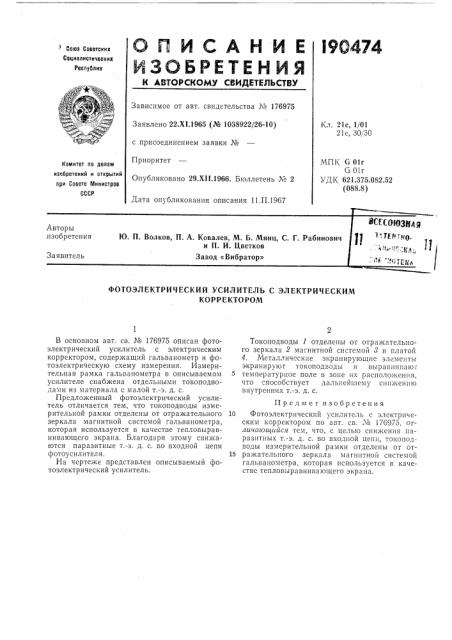

О П И C А Н И Е l90474

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М 176975

Заявлено 22.Х1.1965 (Ме 1038922/26-10) с присоединением заявки Мв

Приоритет

Опубликовано 29.Xll.1966. Бюллетень Ко 2

Кл. 21е, 1/01

21е, 30 30

Мп» 6 01г

G 01г

УД» 621.375.082,52 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 11.11.1967

ФОТОЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ С ЭЛЕКТРИЧЕСКИМ

КОРРЕКТОРОМ

В основном авт, св. Кв 176975 описан фотоэлектрический усилитель с электрическим корректором, содержащий гальванометр и фотоэлектрическую схему измерения. Измерительная рамка гальванометра в описываемом усилителе снабжена отдельными токоподводами из материала с малой т.-э. д. с.

Предложенный фотоэлектрический усилитель отличается тем, что токоподводы измерительной рамки отделены от отражательного зеркала магнитной системой гальванометра, которая используется в качестве тепловыравнивающего экрана. Благодаря этому снижаются паразитные т.-э. д. с. во входной цепи фотоусилителя.

На чертеже представлен описываемый фотоэлектрический усилитель.

Токоподводы 1 отделены от отражательного зеркала 2 магнитной системой 8 и платой

4. Металлические 3KpQkIHp) ющие элементы экранируюг токоподводы и выравнигаю г температурное поле в зоне их расположения, что способствует дальнейшему снихкеншо внутренних т.-э. д. с.

Предмег изобретения

10 Фотоэлектрический усилитель с электрическим корректором по авт. св. чо 176975, отличаюитийся тем, что, с целью снижения паразитных т.-э. д. с. во входной цепи, токоподводы измерительной рамки отделены от от15 ражательного зеркала магнитной системой гальванометра, которая используется в качестве тепловыравнивающего экрана.

190474

Составитель Т. И. Веремейкина

Редактор Т. Рыбалова Техред А. А. Камышникова Корректоры: М. П. Ромашова и С. М. Белугина

Заказ 174713 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, д. 2
