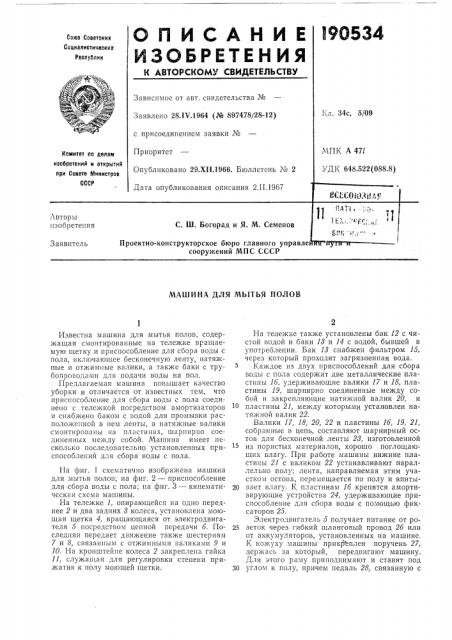

Союз Соеетскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства _#_o

Кл. 34с, 5/09

Заявлено 28.I V.1964 (№ 897478/28-12) с присоединением заявки М

Приоритет

Опубликовано 29.XII.1966. Бюллетень М 2

Дата опубликования описания 2.II.19á7

МПК А 471

УДК 648.522(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

ВС1;СО@311 1,сг

Авторы изобретения

С. Ш. Богорад и Я. М, Семенов

Проектно-конструкторское бюро главного управле сооружений МПС СССР

Заявитель

МАШИНА ДЛЯ МЬП ЬЯ ПОЛОВ

Известна машина для мытья полов, содержащая смонтированные па тележке вращаемую щетку и приспособление для сбора воды с пола, включающее бесконечную ленту, натяжные и отжимпые валики, а также баки с трубопроводами для подачи воды на пол.

Предлагаемая машина повышает качество уборки и отличается от известных тем, что приспособление для сбора воды с пола соединено с тележкой посредством амортизаторов и снабжено баком с водой для промывки расположенной в нем ленты, а натяжные валики смонтированы на пластинах, шарнирно соеди енных между собой. Машина имеет несколько последовательно установленных приспособлений для сбора воды с пола.

На фиг. 1 схематично изображена машина для мытья полов; на фиг. 2 — приспособление для сбора воды с пола; па фиг. 3 — кинематическая схема машины.

На тележке 1, опирающейся на одно переднее 2 и два задних 8 колеса, установлена моющая щетка 4, вращающаяся от электродвигателя 5 посредством цепной передачи б. Последняя передает движение также шестерням

7 и 8, связанным с отжимными валиками 9 и

10. На кронштейне колеса 2 закреплена гайка

11, служащая для регулировки степени прижатия к полу моющей щетки.

На тележке также установлены бак 12 с чистой водой и баки 18 и 14 с водой, бывшей в употреблении. Бак 18 снабжен фильтром 15, через который проходит загрязненная вода.

Каждое из двух приспособлений для сбора воды с пола содержит две металлические пластины lб, удерживающие валики 17 и 18, пластины 19, шарнирно соединенные между собой и закрепляющие натяжной валик 20, и пластины 21, между которыми установлен натяжной валик 22.

Валики 17, 18, 20, 22 и пластины lб, 19, 21, собранные в цепь, составляют шарнирный остов для бесконечной ленты 28, изготовленной из пористых материалов, хорошо поглощающих влагу. При работе машины нижние пластины 21 с валиком 22 устанавливают параллельно полу; лента, направляемая этим участком остова, перемещается по полу и впиты20 вает влагу. К пластинам lб крепятся амортизирующие устройства 24, удерживающие приспособление для сбора воды с помощью фиксаторов 25.

Электродвигатель 5 получает питание от ро25 зеток через гибкий шланговый провод 2б или от аккумуляторов, установленных на машине.

К кожуху машины прикреплен поручень 27, держась за который, передвигают машину.

Для этого раму приподнимают и ставят под зО углом к полу, причем педаль 28, связанную с

190534

/1

31 г рамной скобой 29, опускают. Рамная скоба опирается на ось задних колес и в шарнире 80 приподнимает раму, а вместе с ней приподнимаются приспособления для сбора воды.

Машина работает следующим образом. При включении электродвигателя вращение через цепную передачу передается щетке и шестерням, а далее приводится в движение лента приспособления для сбора воды.

Во время движения машины вода из бака

18 по трубе 81 подается на пол под щетку, смывает грязь и отбрасывается щеткой к первому приспособлению для сбора воды. Лента

28, перемещаясь по полу, впитывает воду, затем поступает в бак 18, ополаскивается и направляется на отжимной валик 9.

Отжатая вода попадает в бак 18 и очищается фильтром. Одновременно чистая вода из бака 12 по трубе 82 подается на пол и ополаскивает его. Вторым приспособлением для сбора эта вода передается в бак 14, который связан трубой с баком 18.

Повторная мойка пола обеспечивает его чистоту, а регулируемое прилегание и скорость движения ленты гарантируют полное удаление воды с пола.

После того, как чистая вода будет израсходована, машина подается к месту заправки, где из баков 18 и 14 сливают грязную воду с отстоями, промывают баки и заправляют вновь чистой водой баки 12 и 14 для последующей работы.

Предмет изобретения

10 1. Машина длЯ мытьЯ полов, содержащаЯ монтированные на тележке вращаемую щетку, приспособление для сбора воды с пола, имеющее бесконечную ленту, натяжные и от?кимпые валики и баки с трубопроводами для

15 I.îäà÷è воды на пол, отличающаяся тем, что, с целью повышения качества уборки, приспособление для сбора воды с пола соединено с тележкой посредством амор1 изаторов и снабжено баком с водой для промывки, располо20 женной в нем ленты, а натяжные валики смонтированы на пластинах, шарнирно соединенных между собой.

2. Машина по п. 1, отличающаяся тем, что она имеет несколько последовательно установ25 ленных приспособлений для сбора воды с пола.

190534

?5

Фиг. 2

20 ч иг.З
