Способ вулканизации непредельных эластомеров(•'агг'. ii texhii ' б1*кл*;;г

Способ вулканизации непредельных эластомеров(•'агг'. ii texhii ' б1*кл*;;г

Иллюстрации

Показать все

Реферат

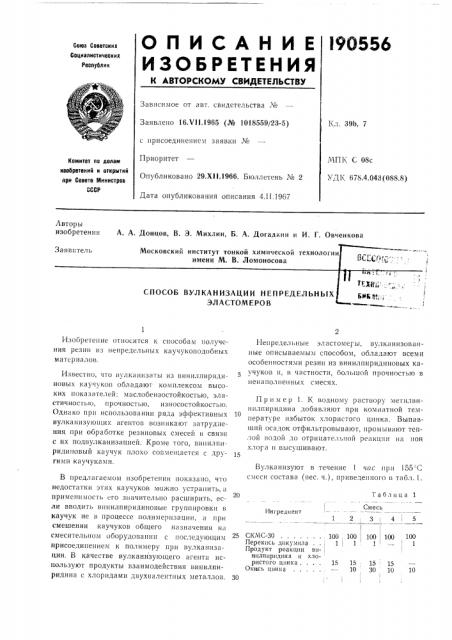

l90556

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 39b, 7

Заявлено 16.Ъ 11,1965 (№ 1018559/23-5) с присоединенисч заявки №

МПК С 08с

УДК 678.4.043 (088.8) Приоритет

Опубликовано 29.Х11.1966. Бюллетень № 2

Дата опубликования описания 4,II.1967

Комитет по делэы изобретений и открытий при Совете Министров

СССР

Авторы изобретения А. A. Донцов, В. Э. Михлин, Б. А. Догадкин и И. Г. Овченкова

Таблица 1

Смесь

Ингредиент

2, 3 4 5 (100 100 100

1 1 — 1

25 СКЫС-30

Перекись дикумила

Продукт реакции ви- I нилпиридина и хлористого цинка .

Окись цинка

100

15 15 15 15

10 30 10 10 (Изобрегение относится к способам получения резин из непредсльных каучукоподобных материалов.

Известно, что вулкянизаты из винилпиридиновых каучуков обладают комплексом высоких показателей: маслобензостойкостью, эластичностью, прочностью, износостойкостью, Однако при использовании ряда эффективных вулканизующих агентов возникают затруд ения при обработке резиновых смесей в связи с их подвулканизацией. Кроме того, винилпиридиновый каучук плохо совчещается с другими каучуками.

В предлагаемом изобретении показано, что недостатки этих каучуков можно устранить, а применимость его значительно расширить, если вводить винилпиридиновые группировки в каучук не в процессе полимеризации, а при смешении каучуков общего назначения ня смесительном оборудовании с последующим присоединением к полимеру при вулканизации. В качестве вулканизующего агента используют продукты взаимодействия винилпиридина с хлоридами двухвалентных металлов.

Ненредельные эластоме1. ы, вулкяннзованные описываемым способом, обладают всеми особенностями резин из винилпиридиновых каучуков и, в частности, большой прочностью в ненаполненных смесях.

Пример 1. К водному раствору метилвинилпиридина добавляют при комнатной тем10 нературе избыток хлористого цинка. Выпавший осадок отфильтровывают, промывают теплой водой то отрицательной реакции на нон хло1..а н высушивают.

Вулканизуют в течение 1 нас нри 155- 4 счеси состава (вес. ч.), приведенного в табл. 1.

190556

Т аолица 2

Смесь (1 2 1 3 4 5

Предмет изобретения

Сопротивление разры-, 88 ву, кг/см .

Относительное удлинение, О6

Модуль (300%), кг/смв

Максимум набухания, о, 250

323 (o!.! ави гель В. Г. Балгин

Редактор Л. Герасимова Техред Т. П. Курилко Корректоры; О. Б. Тюрина и Е. Д. Курдюмова

Заказ 4459/7 Тираж 535 Подписнос

ЦЯИИПИ Комитета ио делам изобретений и открытий ири Совете Мишистров СССР

Москва, Центр, пр. Серова, и, 4

Типография, пр. Сапунова, д 2

Свойства полученных вулканизатов сведены в табл. 2.

99 113, 21 . 30

1 400 1 400 1000 700

53,75 15 13

389 I 436 I 1385 650

Предложенные вулканизующие агенты пригодны для различных каучуков и могут применяться в тех случаях, когда резины должны обладать комплексом свойств, характерных для резин из впнилпиридинового каучука.

Способ вулканизации непредельных эласто10 меров вулканизующим агентом в присутствии активаторов радикального типа, отличающийся тем, что, с целью улучшения физико-механических свойств резин, в качестве вулканизующего агента используют продукт взаимодействия винилпиридина и хлоридов дв хвалентных металлов,
