Патент ссср 190599

Патент ссср 190599

Иллюстрации

Показать все

Реферат

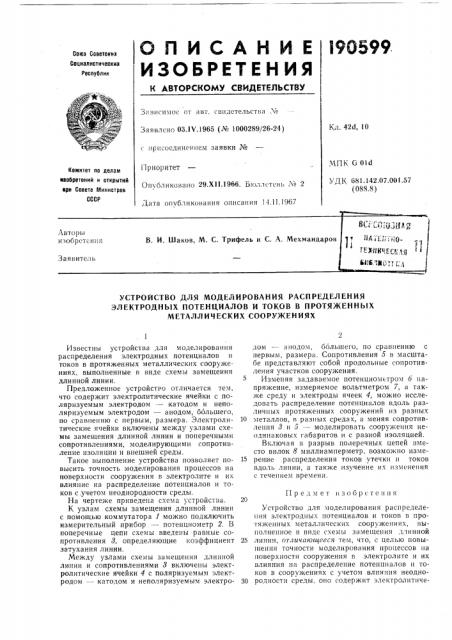

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сооетоких

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 42d, 10

Заявлено 03.1 т .1965 (¹ 1000289/26-24) с присоединением заявки №

МПК G Old

Приоритет

Опубликовано 29.Xl l.1966. Б очлетснь № 2

Комитет по делам изобретений и открытий ори Совете Министров

СССР ДК 681 142 07 001 а7 (088.8) Дата опубликования описания 14.!1.1967

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ РАСПРЕДЕЛЕНИЯ

ЭЛЕКТРОДНЫХ ПОТЕНЦИАЛОВ И ТОКОВ В ПРОТЯЖЕННЫХ

М ЕТАЛЛ ИЧ ЕСКИ Х СОО РУЖЕ Н И Я Х

Известны устройства для моделирования распределения электродных потенциалов и токов в протяженных металлических сооружениях, выполненные в виде схемы замещения длинной линии.

Предложенное устройство отличается тем, что содержит электролитические ячейки с поляризуемым электродом — катодом и неполяризуемым электродом — анодом, ббльшего, по сравнению с первым, размера. Электролитические ячейки включены между узлами схемы замещения длинной линии и поперечными сопротивлениями, моделирующими сопротивление изоляции и внешней среды.

Такое выполнение устройства позволяет повысить точность моделирования процессов на поверхности сооружения в электролите и их влияние на распределение потенциалов и токов с,учетом неоднородности среды.

На чертеже приведена схема устройства.

К узлам схемы замещения длинной линии с помощью коммутатора 1 можно подключить измерительный прибор — потенциометр 2. В поперечные цепи схемы введены равные сопротивления 3, определяющие коэффициент затухания линии.

Между узлами схемы замещения длинной линии и сопротивлениями 3 включены электролитические ячейки 4 с поляризуемым электродом — катодом и неполяризуемым электродом — анодом. большего, по сравнению с первым, размера. Сопротивления 5 в масштабе представляют собой продольные сопротивления участков сооружения.

Изменяя задаваемое потенциометром 6 напряжение, измеряемое вольтметром 7, а так>ке среду и электроды ячеек 4, можно исследовать распределение потенциалов вдоль различных протяженных сооружений из разных

10 металлов, в разных средах, а меняя сопротивления 8 и 5 — моделировать сооружения неодинаковых габаритов и с разной изоляцией.

Включая в разрыв поперечных цепей вместо вилок 8 миллиамперметр, возможно изме15 рение распределения токов утечки н токов вдоль линии, а также изучение их изменения с течением времени.

Предмет изобретения

Устройство для моделирования распределения электродных потенциалов и токов в протяженных металлических сооружениях, выполненное в виде схемы замещения длинной

25 линии, отличающеегя тем, что, с целью повышения точности моделирования процессов на поверхности сооружения в электролите и их влияния на распределение потенциалов и токов в сооружениях с учетом влияния неодно30 родности среды, оно содержит электролитиче190599

Составитель А. А. Маслов

Техред А, А. Камышникова

Редактор И, Грузова

Корректоры: О, Б. Тюрина и Е. Ф. Полионова

Заказ 182,4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мини<тров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 ские ячейки с по 1яризуемым электродом катодом и неполяризуемым электродом анодом, оольшего по отношению к первому электроду размера, которые включены между узлами схемы замещения длиннои линии и поперечными сопротивлениями, моделирующими сопротивление изоляции и внешней среды.
