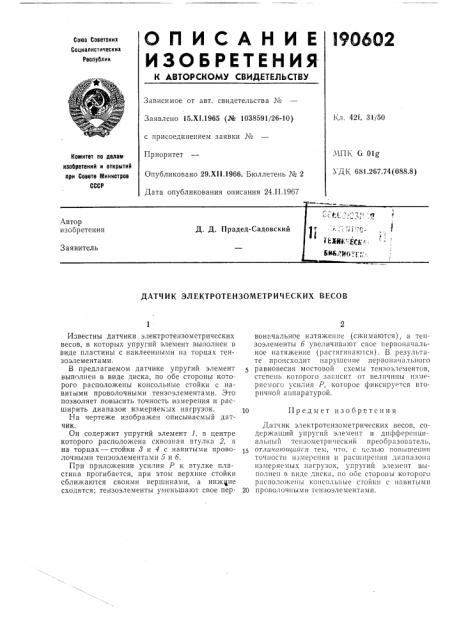

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l9O6O2

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42i, 31/50

Заявлено 15.Х!.1965 (№ 1038591/26-10) с присоединением заявки №

Приоритет

МПК Ci 01g

УДК 681.267.74(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 29.XI I,1966, Бюллетень № 2

Дата опубликования описания 24.II.1967

ДАТЧИК ЭЛ ЕКТРОТЕНЗОМ ЕТР И Ч ЕСКИХ ВЕСОВ воначальное натяжение (сжизтаются), а тепзоэлементы б увеличивают свое первоначальное натяжение (растягиваются), В результате происходит нарушение первоначального равновесия мостовой схемы тензоэлементов, степень которого зависит от величины измеряемого усилия Р, которое фиксируется вторичной аппаратурой.

Датчик электротензометрических весов, содержаший упругий элемент и дифференциальный тепзометрический преобразователь, отличаютЧ(шся тем, 1To, с целью повышения точносги измерения и расширения диапазона измеряемых нагрузок, упругий элемент выполнен в виде диска, по обе стороны которого расположены консольные стойки с павитымп

20 проволочными тензоэлементdìè.

Известны датчики электротепзометрических весов, в которых упругий элемент выполнен в виде пластины с наклеенными па торцах тензоэлементами.

B предлагаемом датчике упругий элемент выполнен в виде диска, по обе стороны которого расположены консольные стойки с навитыми проволочными тензоэлементами. Это позволяет повысить точность измерения и расширить диапазон измеряемых нагрузок.

На чертеже изображен описываемый датчик.

Он содержит упругий элемент 1, в центре которого расположена сквозная втулка 2, а на торцах — стойки 8 и 4 с навитыми проволочными тензоэлементами б и б.

При приложении усилия P к втулке пласти а прогибается, при этом верхние стойки сближаются своими вершинами, а нижние сходятся; тензоэлементы уменьшают свое перПредмет изобр тени я

190602

Состав пель 6. Б. Ларин

Техред А. А. Камышникова Корректоры: Л. Е. Марисич и О. Б. Тюрина

Редактор Н. С. Коган

Типография, пр. Сапунова, 2

Заказ 188)3 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4
