Реферат

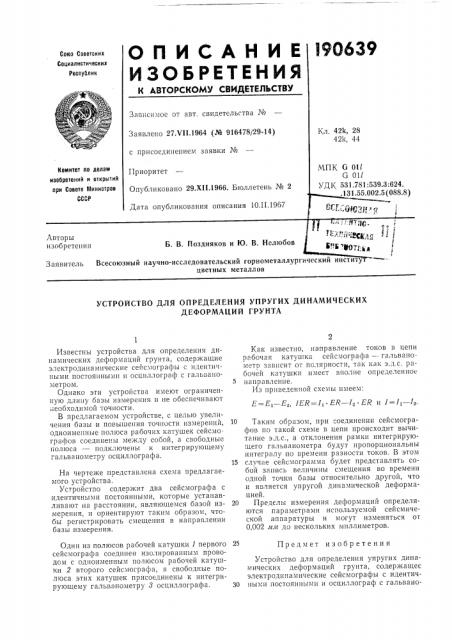

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27 т 11.1964 (№ 916478/29-14) с присоединением заявки №

Приоритет

Опубликовано 29.XII.1966. Бюллетень № 2

Дата опубликования описания 10.II.1967

28

Комитет по делам изобретений и открытий при Совете Министров

СССР

011

01l .781;539.3:624.

1.55.002.5 (088,8) ЩiP,, q

-::., :Н т;К,.

Б. В, Поздняков и Ю. В. Нелюбов Г:йд

Всесоюзный научно-исследовательский горнометаллургический инстит цветных металлов

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УПРУГИХ ДИНАМИЧЕСКИХ

ДЕФОРМАЦИЙ ГРУНТА

Известны устройства для определения динамических деформаций грунта, содержащие электродинампческие сейсмографы с идентичными постоянными и осциллограф с гальванометром.

Однако эти устройства имеют ограниченную длину базы измерения и не обеспечивают еобходимой точности.

В предлагаемом устройстве, с целью увеличения базы и повышения точности измерений, одноименные полюса рабочих катушек сейсмо графов соединены между собой, а свободные полюса — подключены к интегрирующему гальванометру осциллографа.

На чертеже представлена схема предлагаемого устройства.

Устройство содержит два сейсмографа с идентичными постоянными, которые устанавливают на расстоянии, являющемся базой измерения, и ориентируют таким образом, чтобы регистрировать смещения в направлении базы измерения.

Один из полюсов рабочей катушки 1 первого сейсмографа соединен изолированным проводсм с одноименным полюсом рабочей катушки 2 второго сейсмографа, а свободные полюса этих катушек присоединены к интегрирующему гальванометру 8 осциллографа.

Как известно, направление токов в цепи рабочая катушка сейсмогпафа — гальванометр зависит от полярности, так как э.д.с. рабочей катушки имеет вполне определенное

5 направление.

1Лз приведенной схемы имеем:

Е=E — Е, IER=1т ° ER — I> ER и I=I — 1в.

10 Таким образом, при соединении сейсмографов по такой схеме в цепи происходит вычитание эд.с., а отклонения рамки интегрирую. цего гальванометра будут пропорциональны интегралу по времени разности токов. В этом

15 случае сейсмограмма будет представлять собой запись величины смещения во времени одной точки базы относительно другой, что и является упругой динамической деформацией.

20 Пределы измерения деформаций определяются параметрами используемой сейсмической аппаратуры и могут изменяться от

0,002 мат до нескольких миллиметров.

25 Предмет изобретения

Устройство для определения упругих динамических деформаций грунта, содержащее электродинамические сейсмографы с идентич30 ными постоянными и осциллограф с гальвано190639

Составитель Л. Ларина

Техред Л. Бриккер Корректоры; Е. Ф. 11олионова и Т. Н. Костикова

Редактор М. Жиляева

Заказ 90j9 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 метром, отличающееся. тем, что, с целью увеличения базы измерения и повышения точности, одноименные полюса рабочих катушек

4 сейсмографов соединены между собой, а свободные полюса — подключены к интегрирующему гальванометру осциллографа.
