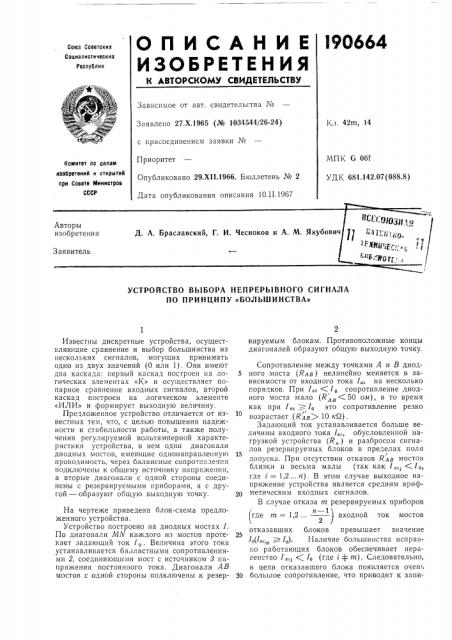

О П И С А Н И Е l90664

ИЗОЬРИТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C0IQs GoBsTGKMx

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.Х.1965 (№ 1034544/26-24) Кл. 42m, 14 с присоединением заявки №

Приоритет

МПК 6 06f

УДК 681.142.07(088.8) Комитет по делам ивобретеиий и открытий при Совете Министров

СССР

Опубликовано 29.Х11.1966. Бюллетень № 2

Дата опубликования описания 10.11.1967

УСТРОЙСТВО ВЫБОРА НЕПРЕРЫВНОГО СИГНАЛА

ПО ПРИНЦИПУ «БОЛЪШИНСТВА»

Известны дискретные устройства, осуществляюгцие сравнение и выбор большинства из нескольких сигналов, могущих принимать одно нз двух значений (О или 1). Они имеют два каскада; первый каскад построен на логических элементах «К» и осуществляет попарное сравнение входных сигналов, второй каскад построен на логическом элементе

«ИЛИ» и формирует выходную величину.

Предложенное устройство отличается от известных тем, что, с целью повышения надежности и стабильности работы, а также получения регулируемой вольтамперной характеристики устройства, в нем одни диагонали диодных мостов, имеющие однонаправленную проводимость, через балансные сопротивления подключены к общему источнику напряжения, а вторые диагонали с одной стороны соединены с резервируемыми приборами, а с другой — образуют общую выходную точку.

На чертеже приведена блок-схема предложенного устройства.

Устройство построено на диодных мостах 1.

По диагонали MN каждого. из мостов протекает задающий ток 1,. Величина этого тока устанавливается балластными сопротивлениями 2, соединяющими мост с источником 3 напряжения постоянного тока. Диагонали АВ мостов с одной стороны подключены к резервируемым блокам. Противоположные концы диагоналей образуют обшую выходную точку.

Сопротивление между точками А и В диод5 ного моста (Ялв ) нелинейно меняется в зависимости от входного тока I,, на несколько порядков. При 1,, (1, сопротивление диодного моста мало (R ä(50 олт), в то время как при I„ lp это сопротивление резко возрастает (Ядв) 10 кЯ).

Задающий ток устанавливается больше величины входного тока 1... обусловленной нагрузкой устройства (R„) и разбросом сигналов резервируемых блоков в пределах поля

l допуска. При отсутствии отказов Ядв мостов близки и весьма малы (так как 1,,, (1с, гд т = 1,2... n). В этом случае выходное напряжение устройства является средним арифметическим входных сигналов.

В случае отказа m резервируемых приборов и — 1 где и = 1,2 ... ) входной ток мостов

2 )

25 отказавших блоков превышает значение

1,(I,„) 1,). Наличие большинства исправно работающих блоков обеспечивает неравенство 1... (Ip (где i ф m). Следовательно, в цепи отказавшего блока появляется очень

30 большое сопротивление, что приводит к запи190664

Составитель Э. И. Милявская

Редактор Л. А. Утехина Техред Л. Бриккер Корректор T. H. Костикова

Заказ 90 18 Тираж 535 Подписное

ЦНИИПИ Ксмитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 ранив моста неисправного прибора и к отключению блока от выхода устройства.

Таким образом, на нагрузке тс„будет средневыборочное значение входных сигналов.

Предмет изобретения

Устройство выбора непрерывного сигнала по принципу «большинства», содержащее п диодных мостов (где n — число резервируемых приборов нечетно и более 2), 2 и балансных сопротивлений и источник напряжения постоянного тока, отличающееся тем, что, с целью повышения надежности и стабильности работы, а также получения регулируемой вольтамперной характеристики устройства, одни диагонали диодных мостов, имеющие однонаправленную проводимость, через балансные сопротивления подключены к общему источнику напряжения, а вторые диагонали с одной стороны соединяются с резервируемы10 ми приборами, а с другой — образуют общую выходную точку,
