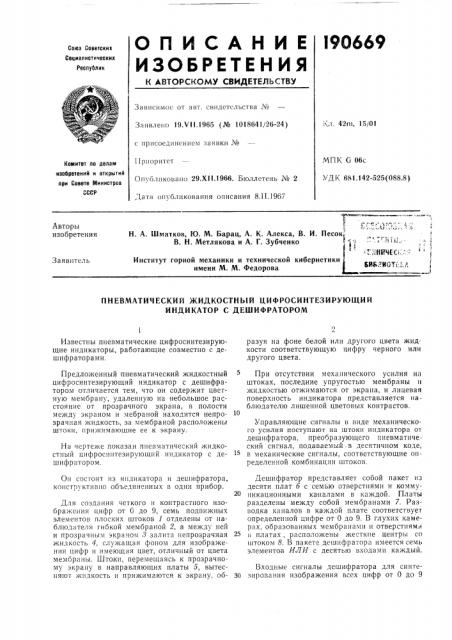

190669

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42Ш, 15j01

Заявлено 19.VII,1965 {№ 1018641/26-24) с присоединением заявки №

МПК G 06с

УДК 681.142-525{088.8) 11рноритст

Оп1 блнковано 29.Х11.1966. Бюллетень ¹ 2

Комитет по делам иэобретений и открытий при Совете Министров

СССР,1,ата опубликования описания 8.11.1967

-"" г

Н. А. Шматков, Ю. М. Барац, А. К, Алекса, В. И. Песок

В. Н. Метлякова и А. Г. Зубченко . А НИЧх С1,;." :

Авторы изобретения., 1

Институт горной механики и технической кибернетики имени М. М. Федорова

Заявитель

Qlg?g(j и р

ПНЕВМАТИЧЕСКИЙ ЖИДКОСТНЫЙ ЦИФРОСИНТЕЗИРУЮЩИЙ

ИНДИКАТОР С ДЕШИФРАТОРОМ

Известны пневматические цифросинтезирующие индикаторы, работающие совместно с дешифраторами.

Предложенный пневматический жидкостный цифросинтезирующий индикатор с дешифратором отличается тем, что он содержит цветную мембрану, удаленную на небольшое расстояние от прозрачного экрана, в полости между экраном и мебраной находится непрозрачная жидкость, за мембраной расположены штоки, прижнмающие ее к экрану.

На чертеже показан пневматический жидкостный цифросннтезирующий индикатор с дешифратором.

Он состоит нз индикатора и дешифратора, конструктивно объединенных в один прибор.

Для создания четкого и контрастного изображения цифр от 0 до 9, семь подвижных элементов плоских штоков 1 отделены от наблюдателя гибкой мембраной 2, а между ней и прозрачным экраном 3 залита непрозрачная жидкость 4, служащая фоном для изображения цифр н имеющая цвет, отличный от цвета мембраны. Штоки, перемещаясь к прозрачному экрану в направляющих платы 5, вытесняют жидкость и прижимаются .к экрану, ооразуя на фоне белой или другого цвета жидкости соответствующую цифру черного или другого цвета.

При отсутствии механического усилия на штоках, последние упругостью мембраны и жидкостью отжимаются от экрана, и лицевая поверхность индикатора представляется наблюдателю лишенной цветовых контрастов.

Управляющие сигналы в виде механического усилия поступают на штоки индикатора от дешифратора, преобразующего пневматический сигнал, подаваемый в десятичном коде, в механические сигналы, соответствующие определенной комбинации штоков.

Дешифратор представляет собой пакет из десяти плат 6 с семью отверстиями и комму20 никационными каналами в каждой. Платы разделены между собой мембранами 7. Разводка каналов в каждой плате соответствует определенной цифре от 0 до 9. В глухих камерах, образованных мембранами и отверстиям т в платах, расположены жесткие центры со штоком 8. В пакете дешпфратора имеется семь элементов ИЛИ с десятью входами каждый.

Входные сигналы дешифратора для синте30 зирования изображения всех цифр от 0 до 9

190669

LIèôры

1 1

0) 1, 2.(З 4 5 6 7(8(9 (Штоки

Предмет изобретения

1 0I

О 1

1, О 1

1 О, О

Ш

1 1

1 1

О 01

О 1

1! 1

О, 0 I

15 V II с цу11Д г

A -А

Составитель Л. А. Сурова

Техред Л, Бриккер Корректоры: О. Б. Тюрина н С. М. Белугина

Редактор Л. А. Утехина

Заказ 89/14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам пзобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова. д. 4

Типография, Ilp. Сапунова, 2 соответствуют определенным комбинациям подвижных штоков индикатора (c„». таблицу).

Пневматический жидкостный цифросинтезнрующий индикатор с деш гфраторохг, состоящий из собственно цифросинтезирующего индикатора, содержащего направляющую плату с прозрачным экраном, штоки, и дешифратора, выполненного в виде пакета нз плат с отверстиями, коммуникационными каналами и мембраны с жесткими центрами, отлггчаюгчиг ся тем, что, с целью получения четкого и контрастного изображения цифр, он содержит цветную мембрану., отделенную от прозрачного экрана непрозрачной жидкостью, а за мембраной расположены штоки, служащие для прижатия мембраны к экрану.

* Знаками „о" и,!" соответственно обозначено отсутствие или наличие управляющих сигналов на выходах дешифратора.
