Проекционное устройство
Иллюстрации
Реферат

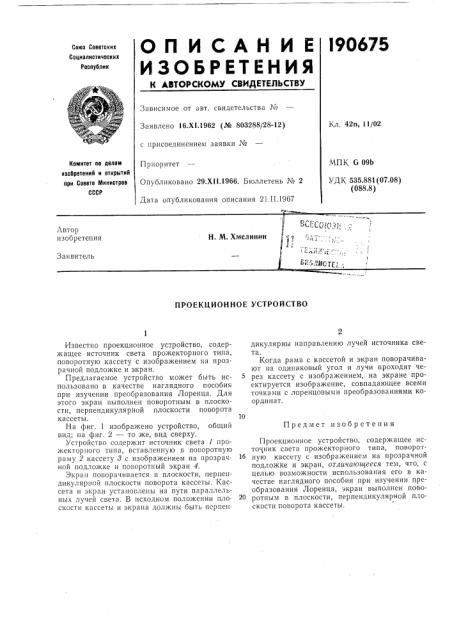

) 90675
ОЛ И САН И Е
ИЗОЬРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 42п, 11/02
Заявлено 16.Xl.1962 (№ 803288/28-12) с присоединением заявки №
МПК G 09Ь
УДК 535.881(07.08) (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 29.Х11.1966. Бюллетень № 2
Дата опубликования описания 21.II.1967
ПРОЕКЦИОННОЕ УСТРОЙСТВО дикулярны направлению лучей источника света.
Когда рама с кассетой и экран поворачивают на одинаковый угол и лучи проходят через кассету с изображением, на экране проектируется изображение, совпадающее всеми точками с лоренцовыми преобразованиями координат.
Проекционное устройство, содержащее источник света прожекторного типа, поворотЫ ную кассету с изображением на прозрачной подложке и экран, отличающееся тем, что, с целью возможности использования его в качестве наглядного пособия при изучении преобразования Лоренца, экран выполнен пово20 ротным в плоскости, перпендикулярной плоскости поворота кассеты.
Известно проекционное устройство, содержащее источник света прожекторного типа, поворотную кассету с изображением на прозрачной подложке и экран.
Предлагаемое устройство может быть использовано в качестве наглядного пособия при изучении преобразования Лоренца. Для этого экран выполнен поворотным в плоскости, перпендикулярной плоскости поворота кассеты.
На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сверху.
Устройство содержит источник света 1 прожекторного типа, вставленную в поворотную раму 2 кассету 8 с изображением на прозрачной подложке и поворотный экран 4.
Экран поворачивается в плоскости, перпендикулярной плоскости поворота кассеты. Êàñсета и экран устаноглены на пути параллельных лучей света. В исходном положении плоскости кассеты и экрана должны быть перпенПредмет изобр етения
