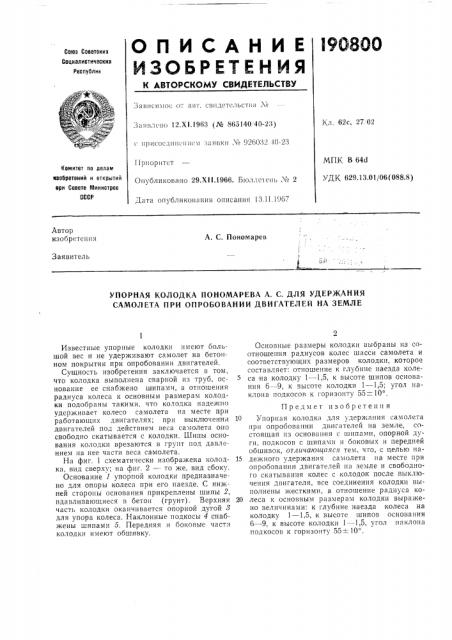

ОГ1ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l9O8OO

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл, 62с, 27 02

Заявлено 12.XI.1963 (№ 865140 40-2, 3) с ирисосдиисиис м заявки ¹ 926032,-10-23

МПК В 64d

УДК 629.13.01/06 (088.8) I IðèoðèTñT

Опубликовано 29.XII.1966. Бюлле1сиь М 2

Комитет пс делам изобретений и открытий ори Сосете Министров

СССР

Дата опубликования описания 13. I 1.1967

Автор изобретения

А, С. Пономарев

Заявитель

УПОРНАЯ КОЛОДКА ПОНОМАРЕВА А. С. ДЛЯ УДЕРЖАНИЯ

САМОЛЕТА ПРИ ОПРОБОВАНИИ ДВИГАТЕЛЕИ НА ЗЕМЛЕ

Известные упорные колодки имеют большой вес и не удерживают самолет на бетонном покрытии при опробовании двигателей.

Сущность изобретения заключается в том, что колодка выполнена сварной из труб, основание ее снабжено шипами, а отношения радиуса колеса к основным размерам колодки подобраны такими, что колодка наделаю удерживает колесо самолета на месте при работающих двигателях; при выключении двигателей под действием веса самолета оно свободно скатывается с колодки. Шипы основания колодки врезаются в грунт под давлением иа нее части веса самолета.

На фиг. 1 схематически изображена колодка, вид сверху; на фиг. 2 — то же, вид сбоку.

Основание 1 упорной колодки предназначено для опоры колеса при его наезде. С нижней стороны основания прикреплены шипы 2, вдавливающиеся в бетон (грунт). Верхняя часть колодки оканчивается опорной дугой 8 для упора колеса. Наклонные подкосы 4 снабжены шипами 5. Передняя и боковые части колодки имеют обшивку.

Основные размеры колодки выбраны из соотношения радиусов колес шасси самолета и соответствующих размеров колодки, которое составляет: отношение к глубине наезда колеса на колодку 1 — 1,5, к высоте шипов основания 6 — 9, к высоте колодки 1 — 1,5; угол наклона подкосов к горизонту 55:10 .

Предмет изобретения

10 Упорная колодка для удержания самолета ири опробовании двигателей на земле, состоящая нз основания с шипами, опорной дуги, подкосов с шипами и боковых и передней обшивок, отличающаяся тем, что, с целью на15 дежного удержания самолета на месте при опробовании двигателей иа земле и свободного скатывания колес с колодок после выключения двигателя, все соединения колодки выполнены жесткими, а отношение радиуса ко20 леса к основным размерам колодки выражено величинами: к глубине наезда колеса на колодку 1 — 1,5, к высоте шипов основания

6 — 9, к высоте колодки 1--1,5, угол наклона подкосов к горизонту 55 10, Составитель В. П, Рукавицыч
