Реферат



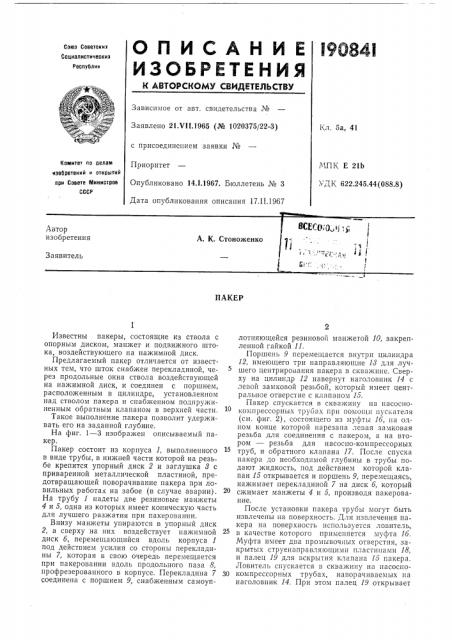

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ВОЗЯ

Союз Советскит

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 21.VI1.1965 (№ 1020375122-3) Кл. 5а, 41 с присоединением заявки №

МП1(Е 21b

УДК 622.245.44(088 8) йомитет по делам

Приоритет

Опубликовано 14.1.1967. Бюллетень № 3

Дата опубликования описания 17.11.1967 изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. К. Стоноженко

Заявитель

ПАКЕР

Известны пакеры, состоящие из ствола с опорным диском, манжет и подвижного штока, воздействующего на нажимной диск.

Предлагаемый пакер отличается от известных тем, что шток снабжен перекладиной, через продольные окна ствола воздействующей на нажимной диск, и соединен с поршнем, расположенным в цилиндре, установленном над стволом пакера и снабженном подпружиненным обратным клапаном в верхней части.

Такое выполнение пакера позволит удерживать его на заданной глубине.

На фиг. 1 — 3 изображен описываемый пакер.

Пакер состоит из корпуса 1, выполненного в виде трубы, в нижней части которой на резь бе крепится упорный диск 2 и заглушка 3 с приваренной металлической пластиной, предотвращающей поворачивание пакера при ловильных работах на забое (в случае аварии).

На трубу 1 надеты две резиновые манжеты

4 и 5, одна из которых имеет коническую часть для лучшего разжатия при пакеровании.

Внизу манжеты упираются в упорный диск

2, а сверху на них воздействует нажимной диск б, перемещающийся вдоль корпуса 1 под действием усилия со стороны перекладины 7, которая в свою очередь перемещается при пакеровании вдоль продольного паза 8, профрезерованного в корпусе. Перекладина 7 соединена с поршнем 9, снабженным самоуплотняющейся резиновой манжетой 10, закрепленной гайкой 11.

Поршень 9 перемещается внутри цилиндра

12, имеющего три направляющие И для лучшего центрирования пакера в скважине. Сверху на цилиндр 12 навернут наголовник 14 с левой замковой резьбой, который имеет центральное отверстие с клапаном 15.

Пакер спускается в скважину на насоснокомпрессорных трубах при помощи пускателя (см. фиг. 2), состоящего из муфты 1б, на одном конце которой нарезана левая замковая резьба для соединения с пакером, а на втором — резьба для насосно-компрессорных труб, и обратного клапана 17. После спуска пакера до необходимой глубины в трубы подают жидкость, под действием которой клапан 15 открывается и поршень 9, перемещаясь, нажимает перекладиной 7 на диск б, который сжимает манжеты 4 и 5, производя пакерование.

После установки пакера трубы могут быть извлечены на поверхность. Для извлечения пакера на поверхность используется ловитель, в качестве которого применяется муфта 1б.

Муфта имеет два промывочных отверстия, закрытых струенаправляющими пластинами 18, и палец 19 для вскрытия клапана 15 пакера.

Ловитель спускается в скважину на насосно30 компрессорных трубах, наворачиваемых на наголовник 14. При этом палец 19 открывает

190841 клапан 15. Давление из камеры над поршнем

9 стравливается, манжеты 4 и 5 принимают свой первоначальный размер, и поршень 9 занимает 1 ервоначальное положение.

Предмет изобретения

Пакер, состоящий нз ствола с опорным диском, манжет, нажимного диска и подвижного штока, отличающийся тем, что, с целью удержания пакера на заданной глубине, шток снабжен перекладиной, через продольные окна ствола воздействующей на нажимной диск, и соединен с поршнем, расположенным в цилиндре, установленном над стволом пакера и снабженном подпружиненным обратным кла паном в верхней части.

190841 lр н7л труд

Z /ã нрг труд

17

ФУа J
