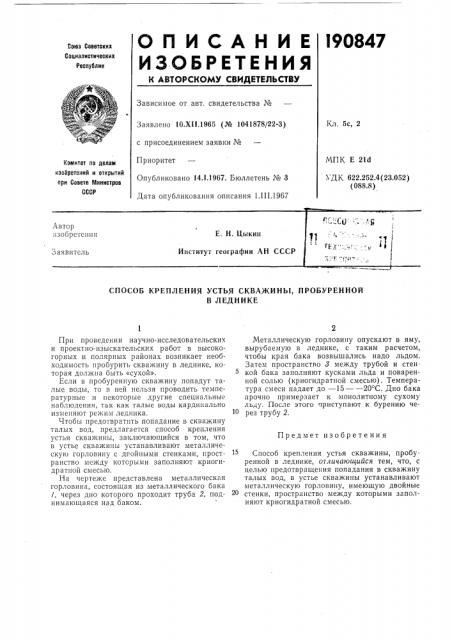

О П И С А Н И Е !90847
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Кл. 5с, 2
Заявлено 10.Х1!.1965 (№ 1041878/22-3) с присоединением заявки №
Приоритет
Опубликовано 14.1.1967. Бюллетень № 3
Дата опубликования описания 1.III.1967
МПК E 214
УДK 622,252,4(23.052) (088.8) Комитет по делам нзооретеиий и открытий при Совете Мииистров
СССР
СПОСОБ КРЕПЛЕНИЯ УСТЬЯ СКВА7КИНЪ1, ПРОБУРЕННОЙ
В ЛЕДНИКЕ
Предмет изобретения
При проведении научно-исследовательских и проектно-изыскательских работ в высокогорных и полярных районах возникает необходимость пробурить скважину в леднике, которая должна быть «сухой».
Если в пробуренную скважину попадут талые воды, то в ней нельзя проводить температурные и некоторые другие специальные наблюдения, так как талые воды кардинально изменяют режим ледника.
Чтобы предотвратить попадание в скважину талых вод, предлагается способ крепления устья скважины, заключающийся в том, что в устье скважины устанавливают металлическую горловину с двойными стенками, пространство между которыми заполняют криогидратной смесью.
На чертеже представлена металлическая горловина, состоящая из металлического бака
1, через дно которого проходит труба 2, поднимающаяся над баком.
Металлическую горловину опускают в яму, вырубаемую в леднике, с таким расчетом, чтобы края бака возвышались надо льдом.
Затем пространство 8 между трубой и стенкой бака заполняют кусками льда и поваренной солью (криогидратной смесью). Температура смеси падает до — 15 — — 20 С. Дно бака прочно примерзает к монолитному сухому льду. После этого приступают к бурению через трубу 2.
Способ крепления устья скважины, пробуренной в леднике, отличающийся тем, что, с целью предотврашения попадания в скважину талых вод, в устье скважины устанавливают металлическую горловину, имеющую двойные стенки, пространство между которыми заполняют криогидратной смесью.
