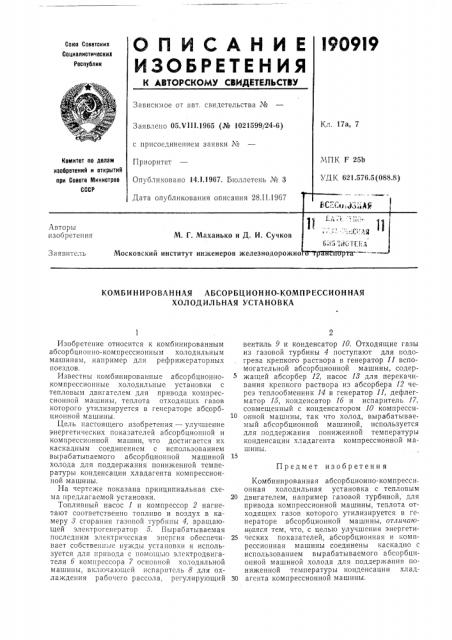

Реферат



В 9I

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 17а, 7

Заявлено 05.Н11,1965 (№ 1021599/24-6) с присоединением заявки ¹

ЧПК F 25Ь

УДК 621.576.5(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 14.1,1967. Бюллетень № 3

Дата опубликования описания 28.II.1967

Авторы изобретения

М. Г. Маханько и Д. И. Сучков

6. :э !лбТГЕА

Заявитель

КОМБИНИРОВАННАЯ АБСОРБЦИОННО-КОМПРЕССИОННАЯ

ХОЛОДИЛЬНАЯ УСТАНОВКА

Предмет изобретения

Изобретение относится к комбинированным абсорбционно-компрессионным холодильным машинам, например для рефрижераторных поездов.

Известны комбинированные абсорбционнокомпрессионные холодильные установки с тепловым двигателем для привода компрессионной машины, теплота отходящих газов которого утилизируется в генераторе абсорбционной машины.

Цель настоящего изобретения — улучшение энергетических показателей абсорбционной и компрессионной машин, что достигается их каскадным соединением с использованием вырабатываемого абсорбционпой машиной холода для поддержания пониженной температуры конденсации хладагента компрессионной машины.

На чертеже показана принципиальная схема предлагаемой установки.

Топливный насос 1 и компрессор 2 нагнетают соответственно топливо и воздух в камеру 3 сгорания газовой турбины 4, вращающей электрогенератор 5. Вырабатываемая последним электрическая энергия обеспечивает собственные нужды установки и используется для привода с помощью электродвигателя б компрессора 7 основной холодильной машины, включающей испаритель 8 для охлаждения рабочего рассола, регулирующий вентиль 9 и конденсатор 10. Отходящие газы из газовой турбины 4 поступают для подогрева крепкого раствора в генератор 11 вспомогательной абсорбционной машины, содержащей абсорбер 12, насос 13 для перекачивания крепкого раствора из абсорбера 12 через теплообменник 14 в генератор 11, дефлегматор 15, конденсатор lб и испаритель 17, совмещенный с конденсатором 10 компресси10 онной машины, так что холод, вырабатываемый абсорбционной машиной, используется для поддержания пониженной температуры конденсации хладагента компрессионной машины.

Комбинированная абсорбционно-компресси онная холодильная установка с тепловым

20 двигателем, например газовой турбиной, для привода компрессионной машины, теплота отходящих газов которого утилизируется в генераторе абсорбционной машины, отликиюи аяся тем, что, с целью улучшения энергети25 ческих показателей, абсорбционная и компрессионная машины соединены каскадно с использованием вырабатываемого абсорбционной машиной холода для поддержания пониженной температуры конденсации хладЗО агента компрессионной машины.

190919
