Взамен Ранее изданного

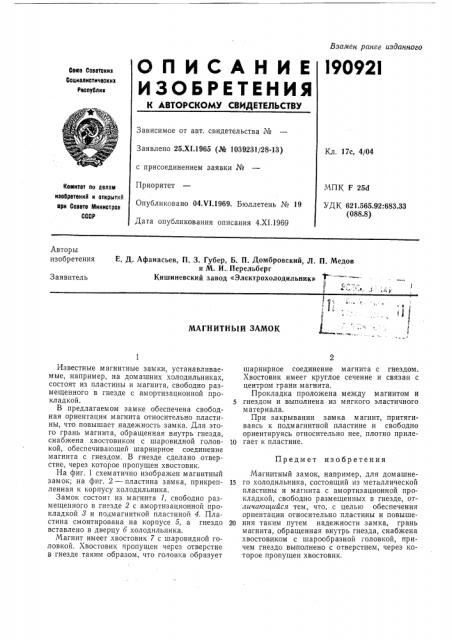

ОПИСАНИЕ )9092!

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.XI.1965 (№ 1039231/28-13) с присоединением заявки №

Приоритет

Опубликовано 04.V1.1969. Бюллетень № 19

Дага опубликования описания 4.XI.1969

Кл. 17с, 4/04

МПК F 25d

УДК 621.565.92:683.33 (088.8) Коюитет по колам изобретений и открытий ори Сосете Министроо

СССР

Авторы изобретения

Е. Д. Афанасьев, П. 3. Губер, Б. П. Домбровский, Л fl. Медов и М. И.. Перельберг

Кишиневский завод «Электрохолодильник»

Заявитель

МАГНИТНЫИ ЗАМОК

Предмет изобретения

Известные магнитные замки, устанавливаемые, например, на домашних холодильниках, состоят из пластины и магнита, свободно размещенного в гнезде с амортизационной прокладкой.

В предлагаемом замке обеспечена свободная ориентация магнита относительно пластины, что повышает надежность замка. Для этого грань магнита, обращенная внутрь гнезда, снаожена хвостовиком с шаровидной головкой, обеспечивающей шарнирное соединение магнита с гнездом. В гнезде сделано отверстие, через которое пропущен хвостовик, На фиг. 1 схематично изображен магнитный замок; на фиг. 2 — пластина замка, прикрепленная к корпусу холодильника.

Замок состоит из магнита 1, свободно размещенного в гнезде 2 с амортизационной прокладкой 8 и подмагнитной пластиной 4. Пластина смонтирована на корпусе б, а гнездо вставлено в дверцу б холодильника.

Магнит имеет хвостовик 7 с шаровидной головкой. Хвостовик пропущен через отверстие в гнезде таким образом, что головка образует шарнирное соединение магнита с гнездом.

Хвостовик имеет круглое сечение и связан с центром грани магнита.

Прокладка проложена между магнитом и

5 гнездом и выполнена из мягкого эластичного материала, При закрывании замка магнит, притягиваясь к подмагнитной пластине и свободно ориентируясь относительно нее, плотно приле10 гает к пластине.

Магнитный замок, например, для домашне15 го холодильника, состоящий из металлической пластины и магнита с амортизационной прокладкой, свободно размещенных в гнезде, отличающийся тем, что, с целью обеспечения ориентации относительно пластины и повыше20 ния таким путем надежности замка, грань магнита, обращенная внутрь гнезда, снабжена хвостовиком с шарообразной головкой, причем гнездо выполнено с отверстием, через которое пропущен хвостовик.

190921 фиг. У
